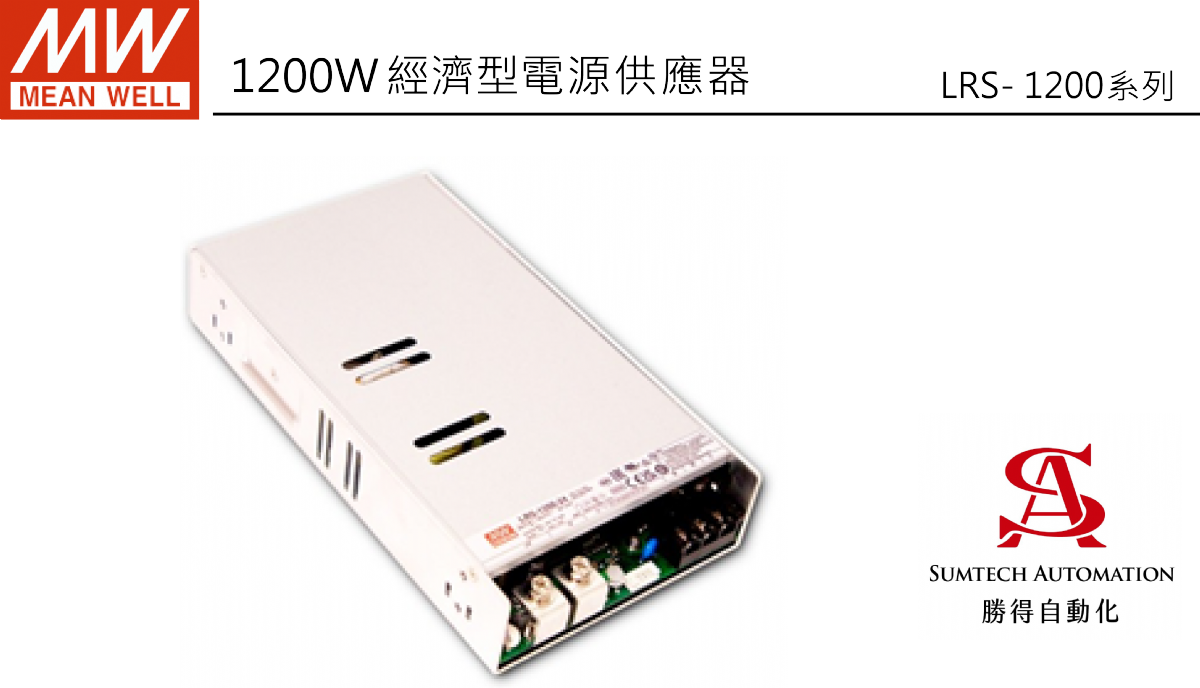

LRS-1200

電氣規格

LRS-1200-12

LRS-1200-24

LRS-1200-36

LRS-1200-48

輸出

直流電壓

12V

24V

36V

48V

額定電流

92A

50A

33.3A

25A

電流範圍

0 ~ 92A

0 ~ 50A

0 ~ 33.3A

0 ~ 25A

額定功率

1104W

1200W

1198.8W

1200W

峰值

電流
(5 秒)

138A

75A

50A

37.5A

功率
(5 秒)

1656W

1800W

1800W

1800W

紋波與雜訊(最大)

備註2

200mVp-p

240mVp-p

360mVp-p

360mVp-p

電壓調整範圍

備註3

12~ 15V

24 ~ 28V

34 ~ 40V

48 ~ 56V

電壓精度

備註4

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±0.5%

±0.5%

±0.5%

±0.5%

啟動、上升時間

1500ms, 70ms/230Vac        1500ms, 70ms/277Vac (滿載時)

保持時間(Typ.)

10ms/230Vac           10ms/277Vac (滿載時)

輸入

電壓範圍

備註5

180 ~ 305Vac                 255 ~ 431Vdc

頻率範圍

47 ~ 63Hz

功率因素(Typ.)

PF≥0.95/230Vac, PF≥0.93/277Vac (滿載時)

效率(Typ.)

91%

93%

94%

94%

交流電流(Typ.)

7A/230Vac             5A/277Vac

浪湧電流(Typ.)

60A/230Vac          75A/277Vac

漏電流

<2mA / 240Vac / 277Vac

保護

超載

輸出功率>105%持續5S後關斷,重啟恢復

輸出功率>150%額定功率會恒流限制持續5S後關斷輸出,重啟恢復

過壓

16 ~ 20V

29 ~ 36V

41 ~ 50V

57 ~ 67V

保護類型：關斷輸出電壓，重啟恢復

過溫

關斷輸出電壓，重啟恢復

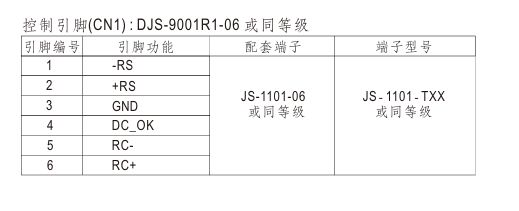

功能

遙控開關

電源開啟 RC+~RC-    0~0.8Vdc 或開

電源關斷: RC+~RC-        3.3~10Vdc 接外部電壓

遙感

補償負載線路壓降最高可達0.3V。詳情請參考功能手冊

DC OK 信號

電源開啟:3.3 ~ 5.6Vdc  電源關斷: 0 ~ 1Vdc

風扇控制(Typ.)

內置智慧風扇調速（基於電源內部溫度檢測）

10% 負載 Ta=25℃

45dB

70% 負載 Ta=25℃

53dB

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH,無冷凝

溫度係數

±0.03%/℃ (0 ~ 30℃)

耐振動

10 ~ 500Hz, 3G 10分鐘/週期, X、Y、Z各60分鐘

安規和EMC      備註6

安全規範

CB        IEC62368-1,IEC61558-1/-2-16

UL        UL62368-1

DEKRA  BS EN/EN62368-1,BS EN/EN61558-1/-2-16

RCM     AS/NZS  62368-1,AS/NZS  61558-1/-2-16

CQC     GB 4943.1

BSMI     CNS15598-1

EAC      TPTC 004 approved

KC/BIS  KC62368-1 and BIS IS 13252(Part 1) :2010  已申請證書,

庫存品標籤未標識KC/BIS,  有需要請洽詢明緯業務人員

過壓類別

IEC/EN 61558-1/-2-16         (OVC Ⅲ, 海拔高度 2000M) IEC/EN/UL 62368-1         (OVC Ⅱ, 海拔高度 5000M)

耐壓

I/P-O/P:4.2KVac  I/P-FG:2.1KVac   O/P-FG:1.25KVac

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

參數

標準

測試等級及注釋

Conducted

BS EN/EN55032 (CISPR32), CNS15936

Class A

Radiated

BS EN/EN55032 (CISPR32), CNS15936

Class A

Harmonic Current

BS  EN/EN61000-3-2

Class A

Voltage Flicker

BS  EN/EN61000-3-3

-----

電磁相容抗擾度

BS EN/EN55035, BS EN/EN61000-6-2

參數

標準

測試等級及注釋

ESD

BS  EN/EN61000-4-2

Level 3, 8KV air ; Level 2, 4KV contact

Radiated

BS  EN/EN61000-4-3

Level 3

EFT / Burst

BS  EN/EN61000-4-4

Level 3

Surge

BS  EN/EN61000-4-5

2KV/Line-Line 4KV/Line-Earth

Conducted

BS  EN/EN61000-4-6

Level 3

Magnetic Field

BS  EN/EN61000-4-8

Level 4

Voltage Dips and Interruptions

BS  EN/EN61000-4-11

>95% dip 0.5 periods, 30% dip 25 periods,

>95% interruptions 250 periods

其它

MTBF

924.6K hrs min. Telcordia SR-332(Bellcore) ;                     93.2K hrs min. MIL-HDBK-217F (25℃)

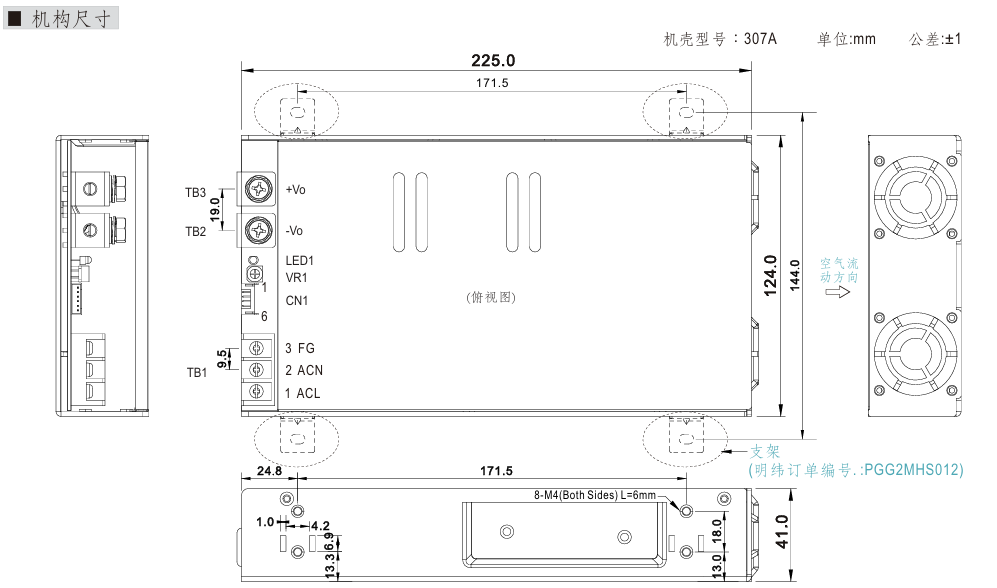

尺寸

225*124*41mm (L*W*H)

包裝

1.28Kg/9pcs/12Kg/0.81CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230Vac、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 電壓調整僅限在輸入220-277Vac範圍內操作，若在這範圍外進行電壓調整可能會導致輸出異常。
4. 精度：包含設定誤差、線性調整率和負載調整率。
5. 低輸入電壓情況下需減額輸出，具體請參照靜態曲線。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長720mm*寬360mm的金屬板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。

7. 當操作海拔高於2000米(6500ft)時，操作環溫需調降5℃/1000米。
8. RCM采自願性標示, 符合AS/NZS4417.1中所規範的IEC或AS/NZS標準。
