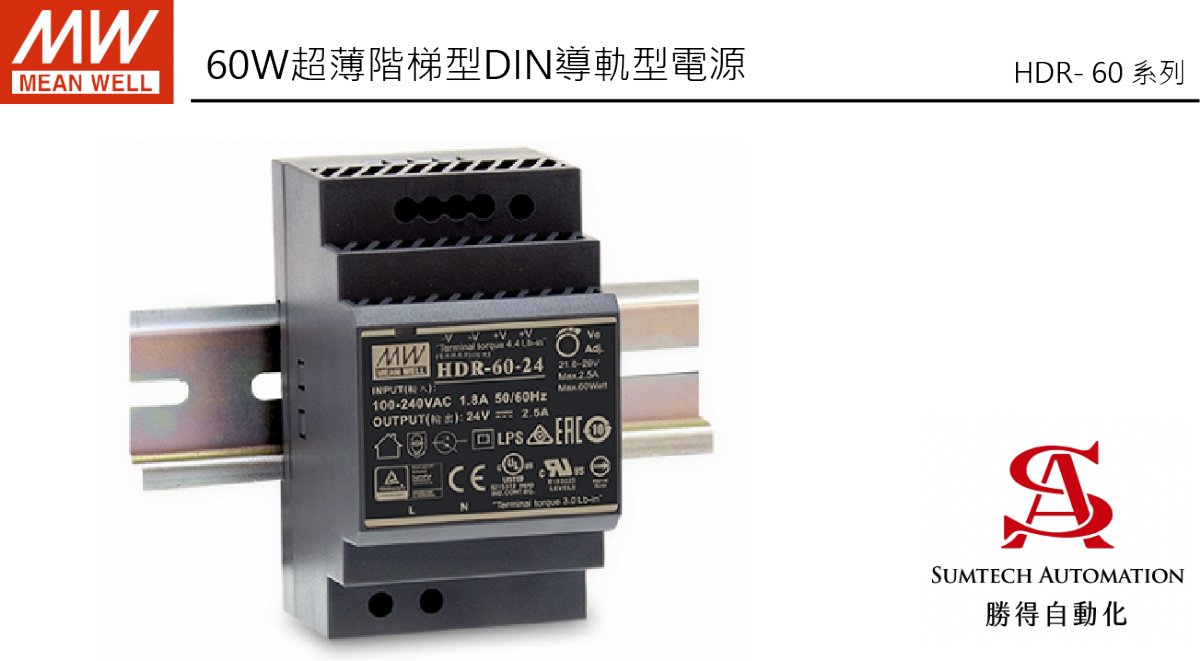

HDR- 60

型號

HDR-60-5

HDR-60-12

HDR-60-15

HDR-60-24

HDR-60-48

輸出

直流電壓

5V

12V

15V

24V

48V

額定電流

6.5A

4.5A

4A

2.5A

1.25A

電流範圍

0 ~ 6.5A

0 ~ 4.5A

0 ~ 4A

0 ~ 2.5A

0 ~ 1.25A

額定功率

32.5W

54W

60W

60W

60W

紋波與雜訊(最大)備註2

80mVp-p

120mVp-p

120mVp-p

150mVp-p

240mVp-p

電壓調整範圍

5.0 ~ 5.5V

10.8 ~ 13.8V

13.5 ~ 18V

21.6 ~ 29V

43.2 ~ 55.2V

電壓精度 備註3

±2.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

負載調整率

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

啟動、上升時間

500ms, 50ms/230VAC       500ms, 50ms/115VAC(滿載時)

保持時間(Typ.)

30ms/230VAC    12ms/115VAC(滿載時)

輸入

電壓範圍

85 ~ 264VAC(277VAC可用)         120 ~ 370VDC(390VDC可用)

頻率範圍

47 ~ 63Hz

效率(Typ.)

85%

88%

89%

90%

91%

交流電流(Typ.)

1.2A/115VAC      0.8A/230VAC

浪湧電流(Typ.)

冷開機30A/115VAC    60A/230VAC

保護

過負載

額定輸出功率的105%~ 160%

輸出電壓＜50%時為打嗝模式，負載異常條件移除後可自動恢復

輸出電壓在50%  ~  100%時為恒定電流模式, 負載異常條件移除後可自動恢復

過電壓

5.75 ~ 6.75V

14.2 ~ 16.2V

18.8 ~ 22.5V

30 ~ 36V

56.5 ~ 64.8V

保護模式:關斷輸出，電源重啟後可恢復

環境

工作溫度

-30～+70℃  (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH,無冷凝

溫度係數

±0.03%/℃ (0～50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6

操作海拔高度

2000米

過電壓等級

Ⅲ;根據EN61558,  EN50178,EN60664-1,  EN62477-1;海拔可高達2000米

安規和電磁相容

(備註4)

安全規範

UL62368-1, UL508, EAC TP TC 004, BSMI CNS15598-1, TUV BS EN/EN61558-2-16, BS EN/EN61558-1,

IEC62368-1, BIS IS13252(Part1): 2010/IEC 60950-1:2005(備註 6)認證通過, 設計參考BS EN/EN62368-1

耐壓

I/P-O/P:4KVAC

絕緣阻抗

I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

Parameter

Standard

Test Level / Note

Conducted

BS EN/EN55032(CISPR32), CNS15936

Class B

Radiated

BS EN/EN55032(CISPR32), CNS15936

Class B

Harmonic Current

BS EN/EN61000-3-2

Class A

Voltage Flicker

BS EN/EN61000-3-3

-------

電磁相容抗擾度

BS EN/EN55035,  BS EN/EN61000-6-2, BS EN/EN61204-3

Parameter

Standard

Test Level /Note

ESD

BS EN/EN61000-4-2

Level 3, 8KV air; Level 2, 4KV contact, criteria A

Radiated Susceptibility

BS EN/EN61000-4-3

Level 3, criteria A

EFT/Burest

BS EN/EN61000-4-4

Level 3, criteria A

Surge

BS EN/EN61000-4-5

Level 4,2KV/L-N, criteria A

Conducted

BS EN/EN61000-4-6

Level 3, criteria A

Magnetic Field

BS EN/EN61000-4-8

Level 4, criteria A

Voltage Dips and interruptions

BS EN/EN61000-4-11

＞95% dip 0.5 periods, 30% dip 25 periods,

＞95% interruptions 250 periods

其它

MTBF

3524.8K hrs min.     Telcordia SR-332 (Bellcore) ; 927.6K hrs min.      MIL-HDBK-217F (25℃)

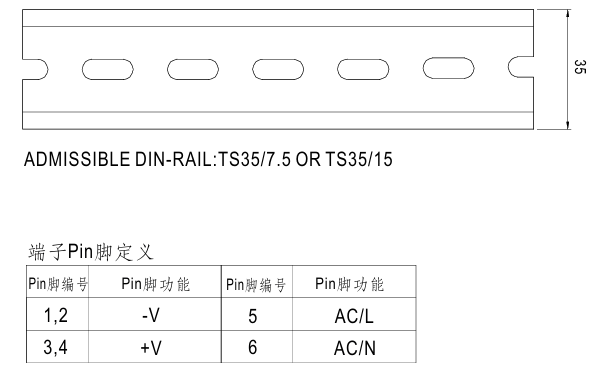

尺寸

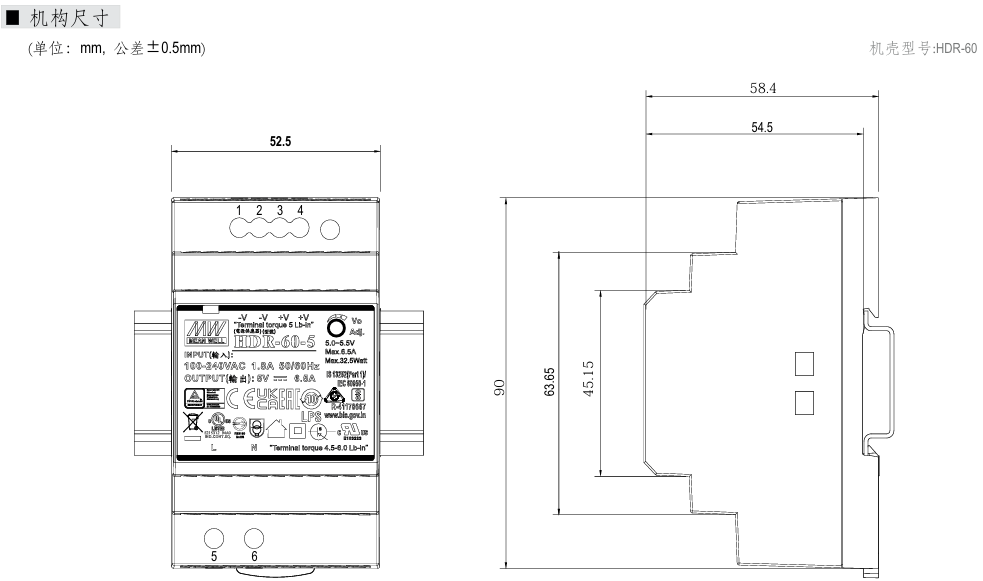

52.5*90*54.5mm (W*H*D)

包裝

190g; 60pcs/13Kg/0.91CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。EMC測試方法的指引，請參照“EMI測試聲明書”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
6. 某些產品型號沒有 BIS 徽標。有關更多資訊, 請聯繫您的 MEAN WELL 銷售人員。
