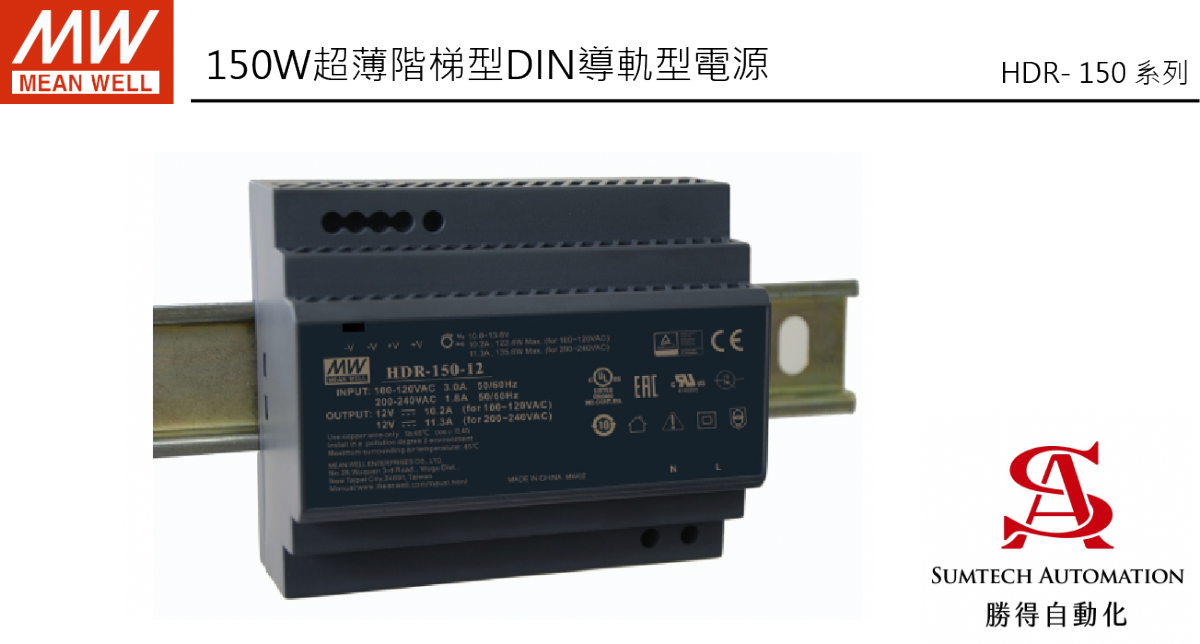

HDR- 150

型號

HDR-150-12

HDR-150-15

HDR-150-24

HDR-150-48

輸出

直流電壓

12V

15V

24V

48V

額定電流

115VAC

10.2A

8.55A

5.31A

2.72A

230VAC

11.3A

9.5A

6.25A

3.2A

額定功率

115VAC

122.4W

128.3W

127.4W

130.6W

230VAC

135.6W

142.5W

150W

153.6W

紋波與雜訊(最大)備註2

100mVp-p

120mVp-p

150mVp-p

200mVp-p

電壓調整範圍

10.8~ 13.8V

13.5 ~ 18V

21.6 ~ 29V

43.2 ~ 55.2V

電壓精度 備註3

±2.0%

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1.0%

±1.0%

±1.0%

負載調整率

±1.0%

±1.0%

±1.0%

±1.0%

啟動、上升時間

500ms, 60ms/230VAC     500ms, 60ms/115VAC (滿載時)

保持時間(Typ.)

30ms/230VAC    12ms/115VAC (滿載時)

輸入

電壓範圍

85 ~ 264VAC (277VAC 可用)        120 ~ 370VDC (390VDC可用)

頻率範圍

47 ~ 63Hz

效率(Typ.)

89%

89.5%

90.5%

90.5%

交流電流(Typ.)

3A/115VAC        1.6A/230VAC

浪湧電流(Typ.)

冷開機 35A/115VAC      70A/230VAC

保護

過負載

105 ~ 135% 額定輸出功率

輸出電壓＜50%時為打嗝模式，負載異常條件移除後可自動恢復

輸出電壓在50%  ~  100%時為恒定電流模式, 負載異常條件移除後可自動恢復

過電壓

14.2 ~ 16.2V

18.8 ~ 22.5V

30 ~ 36V

56.5 ~ 64.8V

保護模式:關斷輸出，電源重啟後可恢復

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH 無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH 無冷凝

溫度係數

±0.03%/℃ (0 ~ 45℃) RH 無冷凝

耐振動

10 ~ 500Hz, 2G 10分鐘/週期，X，Y， Z各60分鐘;安裝: 符合IEC60068-2-6

操作海拔高度

2000 米 (備註4 )

過電壓等級

Ⅲ;根據EN62368,EN61558,  EN50178,EN60664-1,  EN62477-1;海拔可高達2000米

安規和電磁相容

(備註7)

安全規範

IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004 認證通過;設計參考BS EN/EN50178,TUV BS EN/EN62368-1

耐壓

I/P-O/P:4KVAC

絕緣阻抗

I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

Parameter

Standard

Test Level / Note

Conducted

BS EN/EN55032(CISPR32)

Class B

Radiated

BS EN/EN55032(CISPR32)

Class B (note 5)

Harmonic Current (Note 6 )

BS EN/EN61000-3-2

Class A

Voltage Flicker

BS EN/EN61000-3-3

-------

電磁相容抗擾度

BS EN/EN55024, BS EN/EN61000-6-2

Parameter

Standard

Test Level /Note

ESD

BS EN/EN61000-4-2

Level 3, 8KV air; Level 2, 4KV contact, criteria A

Radiated Susceptibility

BS EN/EN61000-4-3

Level 3, criteria A

EFT/Burest

BS EN/EN61000-4-4

Level 3, criteria A

Surge

BS EN/EN61000-4-5

Level 4,2KV/L-N, criteria A

Conducted

BS EN/EN61000-4-6

Level 3, criteria A

Magnetic Field

BS EN/EN61000-4-8

Level 4, criteria A

Voltage Dips and interruptions

BS EN/EN61000-4-11

＞95% dip 0.5 periods, 30% dip 25 periods,

＞95% interruptions 250 periods

其它

MTBF

3046.3K hrs min.       Telcordia SR-332 (Bellcore) ; 535.9K hrs min.       MIL-HDBK-217F (25℃)

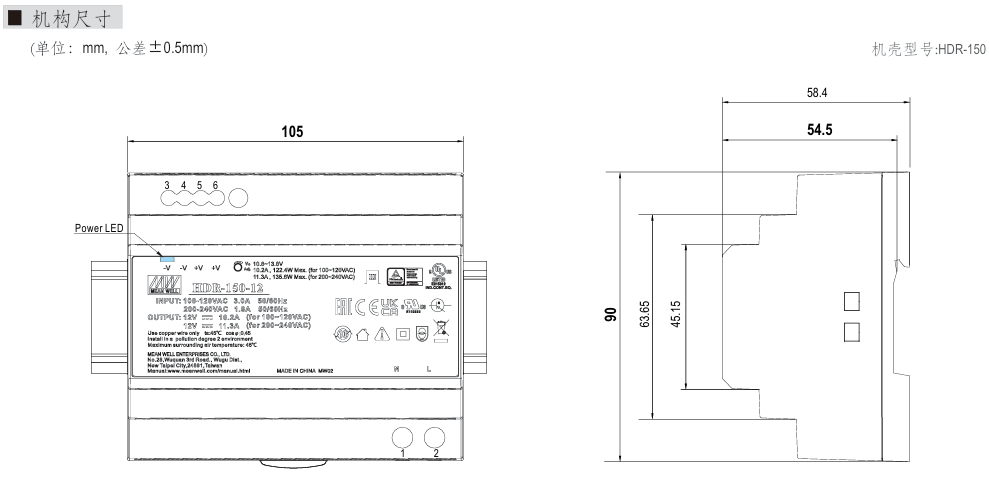

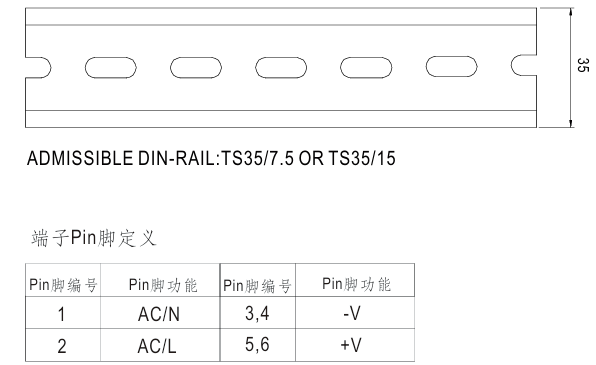

尺寸

105*90*54.5mm (W*H*D)

包裝

0.31Kg; 32pcs/11Kg/1.0CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
5. 當輸入電壓為230VAC,電源的EMI輻射等級為Class B ; 當輸入電壓為110VAC,電源的EMI輻射等級為Class A.
6. 在70%負載時測試諧波電流。
7. 電源被視為是一個獨立的元件，但最終電源仍需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。
