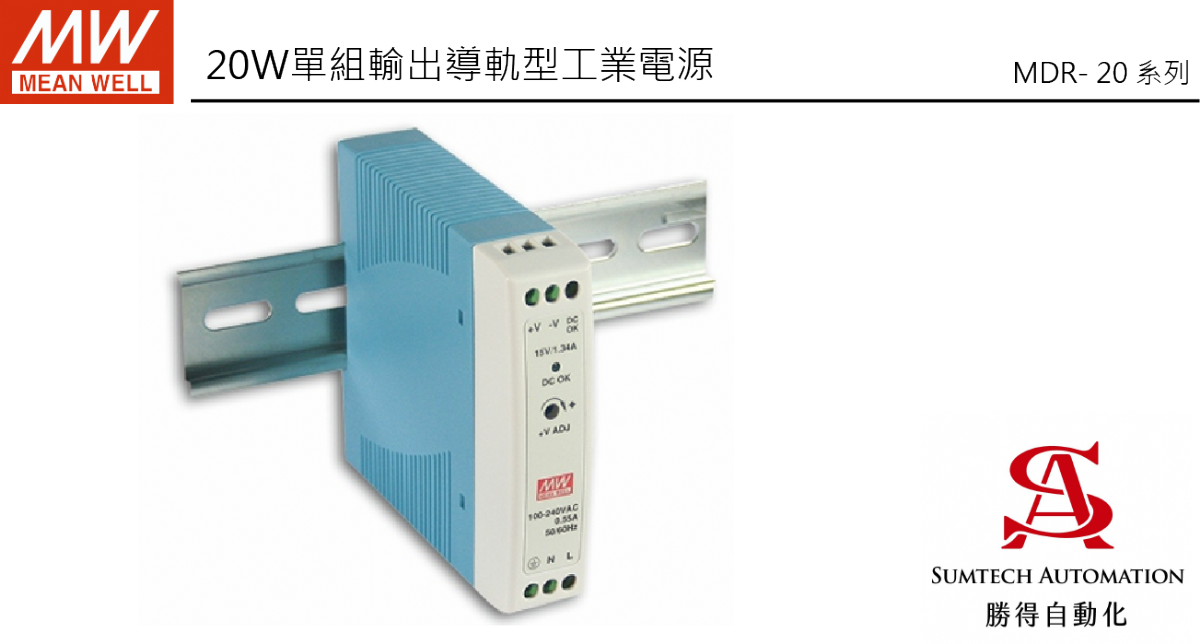

MDR- 20

型號

MDR-20-5

MDR-20-12

MDR-20-15

MDR-20-24

輸出

直流電壓

5V

12V

15V

24V

額定電流

3A

1.67A

1.34A

1A

電流範圍

0 ~ 3A

0 ~ 1.67A

0 ~ 1.34A

0 ~ 1A

額定功率

15W

20W

20W

24W

紋波與雜訊(最大)備註2

80mVp-p

120mVp-p

120mVp-p

150mVp-p

電壓調整範圍

4.75 ~ 5.5V

10.8 ~ 13.2V

13.5 ~ 16.5V

21.6 ~ 26.4V

電壓精度備註3

±2.0%

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1.0%

±1.0%

±1.0%

負載調整率

±1.0%

±1.0%

±1.0%

±1.0%

啟動、上升時間備註5

500ms, 30ms/230VAC       1000ms,  30ms/115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC       20ms/115VAC(滿載時)

輸入

電壓範圍

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

76%

80%

81%

84%

交流電流(Typ.)

0.55A/115VAC       0.35A/230VAC

浪湧電流(Typ.)

冷開機：20A/115VAC   40A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

額定輸出功率的105%~160%

保護模式:恒電流限制,負載異常條件移除後可自動恢復

過電壓

5.75 ~ 6.75V

13.8 ~ 16.2V

17.25 ~ 20.25V

27.6 ~ 32.4V

保護模式:關閉輸出電壓,重啟後恢復

功能

DC OK信號值 (最大)

3.75 ~ 6V / 50mA

9 ~ 13.5V / 40mA

11.5 ~ 16.5V / 40mA

18 ~ 27V / 20mA

環境

工作溫度

-20～+70℃(請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0～50℃)

耐振動

零件:10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘;安裝:符合IEC60068-2-6

安規和電磁相容

(備註4)

安全規範

UL508,TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1認證通過

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS15936 Class B

電磁相容抗擾度

符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035,BS EN/EN61000-6-1,BS EN/EN61204-3,

輕工業標準, EAC TP TC 020

其它

MTBF

2780.8K hrs min.       Telcordia SR-332 (Bellcore) ; 236.9K hrs min.       MIL-HDBK-217F (25℃)

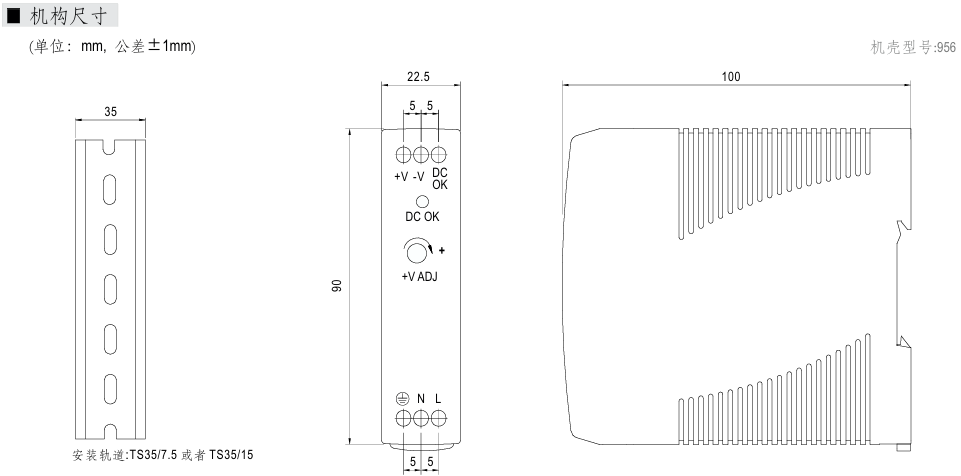

尺寸

22.5*90*100mm (W*H*D)

包裝

0.17Kg; 72pcs/13.2Kg/1.04CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。 EMC測試方法的指引，請參閱“EMI測試聲明書”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 啟動時間是在冷開機時測量的,頻繁開關機可能會導致啟動時間變長。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
