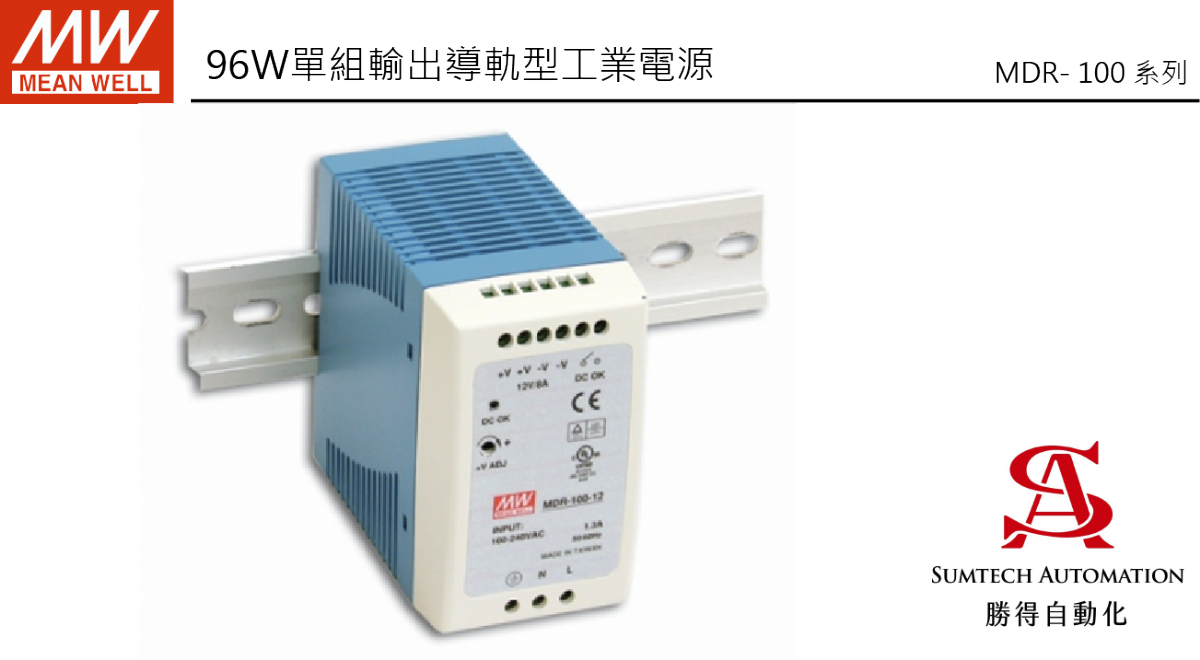

MDR- 100

型號

MDR-100-12

MDR-100-24

MDR-100-48

輸出

直流電壓

12V

24V

48V

額定電流

7.5A

4A

2A

電流範圍

0 ~ 7.5A

0 ~ 4A

0 ~ 2A

額定功率

90W

96W

96W

紋波與雜訊(最大)備註2

120mVp-p

150mVp-p

200mVp-p

電壓調整範圍

12 ~ 15V

24 ~ 30V

48 ~ 56V

電壓精度備註3

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1.0%

±1.0%

負載調整率

±1.0%

±1.0%

±1.0%

啟動、上升時間備註5

3000ms, 50ms/230VAC       3000ms,  50ms/115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC       20ms/115VAC(滿載時)

輸入

電壓範圍備註6

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因素(Typ.)

PF≧0.95/230VAC        PF≧0.98/115VAC(滿載時)

效率(Typ.)

83%

86%

87%

交流電流(Typ.)

1.3A/115VAC       0.8A/230VAC

浪湧電流(Typ.)

冷開機：30A/115VAC   60A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

額定輸出功率的105%~150%

保護模式:恒電流限制,負載異常條件移除後可自動恢復

過電壓

15.6 ~ 18V

31.2 ~ 36V

57.6 ~ 64.8V

保護模式:關閉輸出電壓,重啟後恢復

過溫度

關閉輸出電壓,自動恢復或重啟後恢復

功能

DC OK信號

繼電器觸點(最大.): 30V/1A 阻性負載

環境

工作溫度

-10～+60℃(請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0～50℃)

耐振動

零件:10 ~ 500Hz, 2G 10分鐘/週期, X,Y,Z軸各60分鐘;安裝:符合IEC60068-2-6

安規和電磁相容

(備註4)

安全規範

UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 60950.1認證通過

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS15936 Class B

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3,

重工業標準, EAC TP TC 020

其它

MTBF

2217.8K hrs min.       Telcordia SR-332 (Bellcore) ; 346.5K hrs min.       MIL-HDBK-217F (25℃)

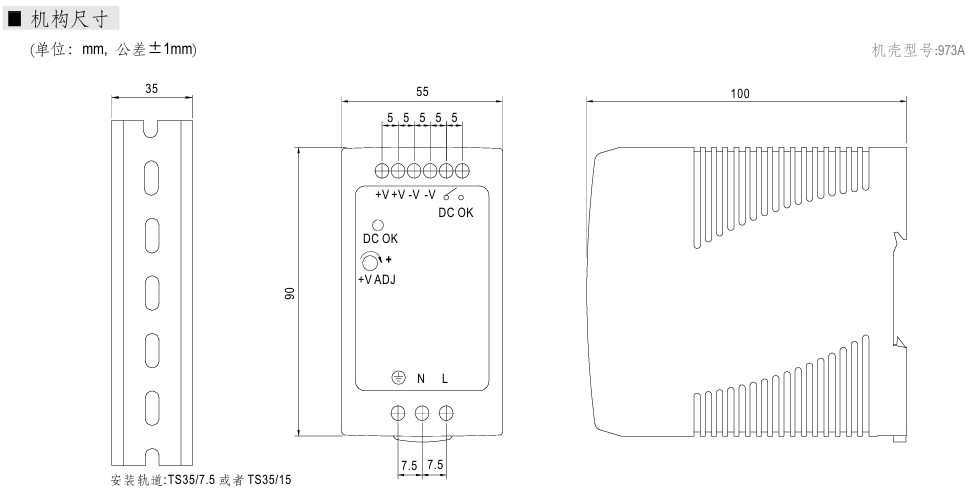

尺寸

55*90*100mm (W*H*D)

包裝

0.42Kg; 30pcs/13.6Kg/0.82CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。EMC測試方法的指引，請參閱“EMI測試聲明書”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 啟動時間是在冷開機時測量的,頻繁開關機可能會導致啟動時間變長。
6. 低電壓輸入情況下需減額輸出，具體請參照輸出減額曲線圖。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
