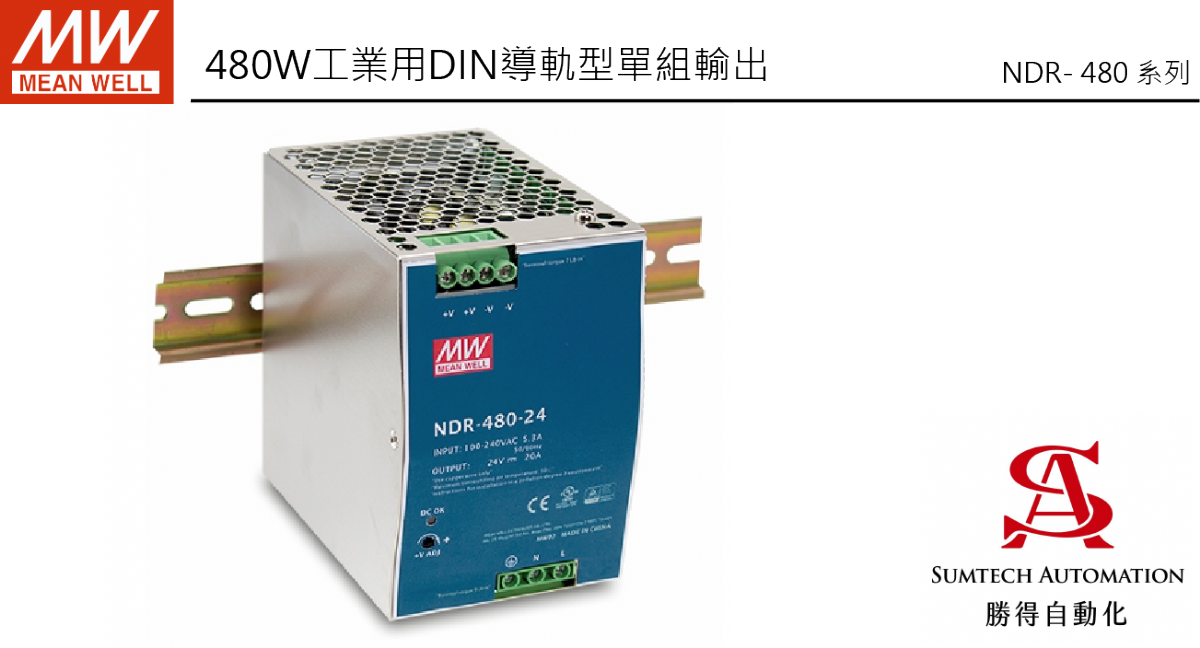

NDR- 480

型號

NDR-480-24

NDR-480-48

輸出

直流電壓

24V

48V

額定電流

20A

10A

電流範圍

0 ~ 20A

0 ~ 10A

額定功率

480W

480W

紋波與雜訊(最大)備註2

150mVp-p

150mVp-p

電壓調整範圍

24 ~ 28V

48 ~ 55V

電壓精度備註3

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

負載調整率

±1.0%

±1.0%

啟動、上升時間

1500ms,100ms/230VAC      3000ms, 100ms/115VAC(滿載時)

保持時間(Typ.)

16ms/230VAC    16ms/115VAC(滿載時)

輸入

電壓範圍 備註4

90 ~ 264VAC         127 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因素(Typ.)

PF>0.98/115VAC,  PF>0.94/230VAC(滿載時)

效率(Typ.)

92.5%

92.5%

交流電流(Typ.)

4.8A/115VAC      2.4A/230VAC

浪湧電流(Typ.)

20A/115VAC      35A/230VAC

漏電流

<2mA / 240VAC

保護

過負載

額定輸出功率的105%~ 130%

保護模式:恒流模式，3秒後關斷，重啟恢復

過電壓

29 ~ 33V

56 ~ 65V

保護模式:關斷輸出，電源重啟後可恢復正常輸出

過溫度

關斷輸出，溫度下降後可自動恢復

環境

工作溫度

-20～+70℃ (請參考"減額曲線")

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0～50℃)

耐振動

組件:10 ~ 500Hz, 2G 10分鐘/週期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6

安規和電磁相容

(備註4)

安全規範

Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1,IS13252(Part1)/IEC60950-1

(except for 48V) 認證通過;(滿⾜BS EN/EN60204-1)

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS15936 Class B

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,

重工業標準, EAC TP TC 020

其它

MTBF

1041.6K hrs min.     Telcordia SR-332 (Bellcore) ; 146.8K hrs min.      MIL-HDBK-217F (25℃)

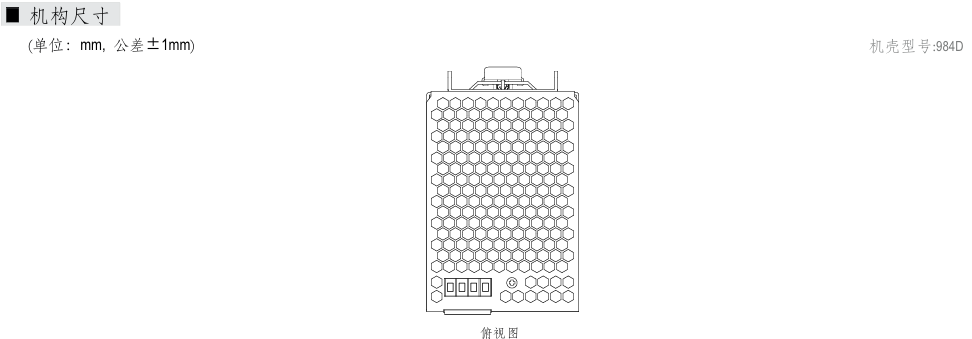

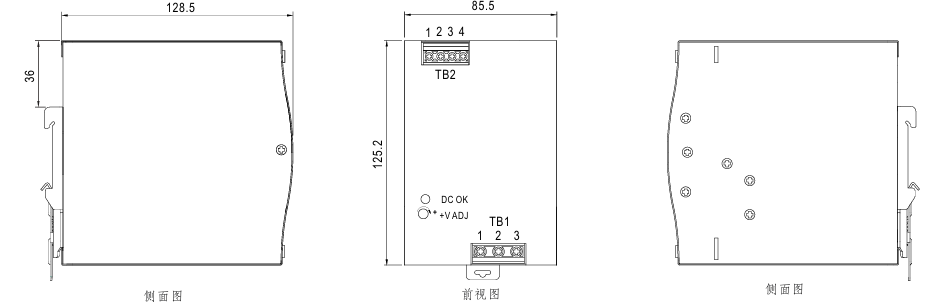

尺寸

85.5*125.2*128.5mm (W*H*D)

包裝

1.5Kg; 8pcs/13Kg/0.9CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 安裝距離 : 當永久載入全功率時推薦頂部距離40mm 底部距離20mm 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。EMC測試方法的指引，請參照“EMI測試聲明書”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
