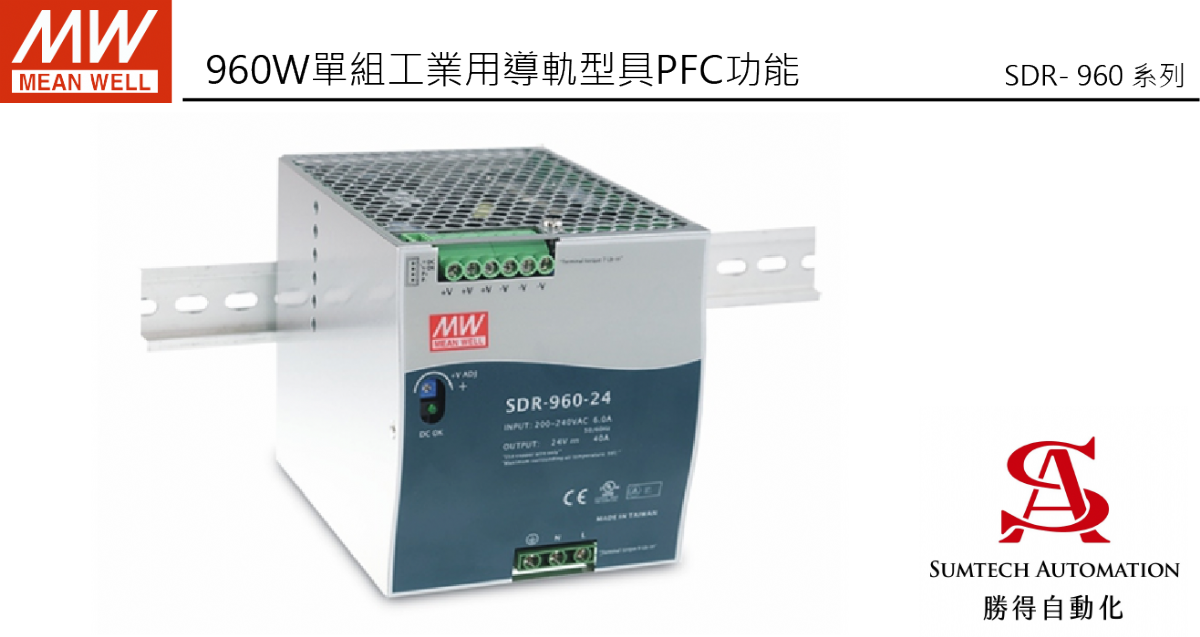

產品名稱： SDR- 960
產品編號： SDR- 960
960W單組工業用導軌型具PFC功能
特性:
180~264VAC交流輸入
峰值負載能力高達130%
寬度僅110mm
具有主動式PFC功能，符合BS EN/ EN61000-3-2
效率高達94%,低損耗
保護種類：短路/過負載/過電壓/過溫度
自然風冷
內置恒電流限制電路
安裝軌道:TS-35/7.5或TS-35/15
UL508(工業控制設備)認證
BS EN/EN61000-6-2(BS EN/EN50082-2)工業耐受等級
並聯功能,高達3840W(3+1)
內建DC OK繼電器觸點
100%滿載老化
3年保固
型號 |
SDR-960-24 |
SDR-960-48 |
|
輸出 |
直流電壓 |
24V |
48V |
額定電流 |
40A |
20A |
|
電流範圍 |
0 ~ 40A |
0 ~ 20A |
|
額定功率 |
960W |
960W |
|
峰值電流 |
52A |
26A |
|
峰值功率 備註6 |
1248W (3秒) |
||
紋波與雜訊(最大)備註2 |
180mVp-p |
250mVp-p |
|
電壓調整範圍 |
24 ~ 28V |
48 ~ 55V |
|
電壓精度備註3 |
±1.0% |
±1.0% |
|
線性調整率 |
±0.5% |
±0.5% |
|
負載調整率 |
±1.0% |
±1.0% |
|
啟動、上升時間 |
1000ms, 100ms/230VAC(滿載時) |
||
保持時間(Typ.) |
14ms / 230VAC(滿載時) |
||
輸入 |
電壓範圍 備註7 |
180 ~ 264VAC 254 ~ 370VDC |
|
頻率範圍 |
47 ~ 63Hz |
||
功率因數(Typ.) |
PF≧0.95/230VAC (滿載時) |
||
效率(Typ.) |
94% |
94% |
|
交流電流(Typ.) |
6A/230VAC |
||
浪湧電流(Typ.) |
冷開機50A/230VAC |
||
漏電流 |
<3.5mA / 240VAC |
||
保護 |
過負載 |
額定輸出的105 ~ 130%內正常工作超過3秒，然後關斷輸出電壓，峰值負載移除後30秒內自動恢復 |
|
保護模式 : 額定輸出的130 ~ 150%內恒流限制,3 秒後關閉輸出電壓,重啟恢復 |
|||
過電壓 |
29 ~ 33V |
56 ~ 65V |
|
保護模式:關閉輸出電壓,自動恢復或重啟恢復 |
|||
過溫度 |
90℃±5℃(TSW) 檢測功率開關的散熱器 |
||
保護模式:關閉輸出電壓,當溫度下降後可自動恢復 |
|||
功能 |
DC OK繼電器觸點最大值 |
60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性負載 |
|
並聯功能 |
請參考功能說明 |
||
環境 |
工作溫度 備註5 |
-30 ~ +70℃(請參考"減額曲線") |
|
工作濕度 |
20 ~ 95% RH,無冷凝 |
||
儲存溫度、濕度 |
-40 ~ +85℃, 10 ~ 95% RH |
||
溫度係數 |
±0.03%/℃ (0 ~ 50℃) |
||
耐振動 |
零件:10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘;安裝:符合IEC60068-2-6 |
||
安規和電磁相容(備註4) |
安全規範 |
UL508,TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004認證通過;(滿足BS EN/EN60204-1) |
|
耐壓 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
||
絕緣阻抗 |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH |
||
電磁相容發射 |
符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Conduction class B, Radiation class A, BS EN/EN61000-3-2,-3, EAC TP TC 020, KC KSC 9832, BSMI CNS15936 |
||
電磁相容抗擾度 |
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN61204-3, EAC TP TC 020, KC KSC 9835 |
||
其它 |
MTBF |
660.2K hrs min. Telcordia SR-332 (Bellcore) ; 70.7K hrs min. MIL-HDBK-217F (25℃) |
|

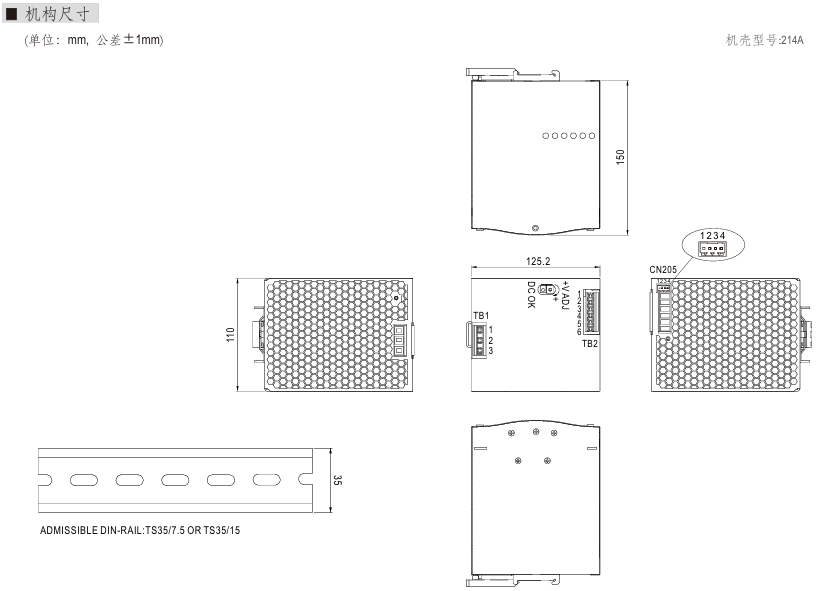

尺寸 |
110*125.2*150mm (W*H*D) |
||
包裝 |
2.47Kg ; 6pcs/15.8Kg/1.55CUFT |
||
備註 |
|
||
