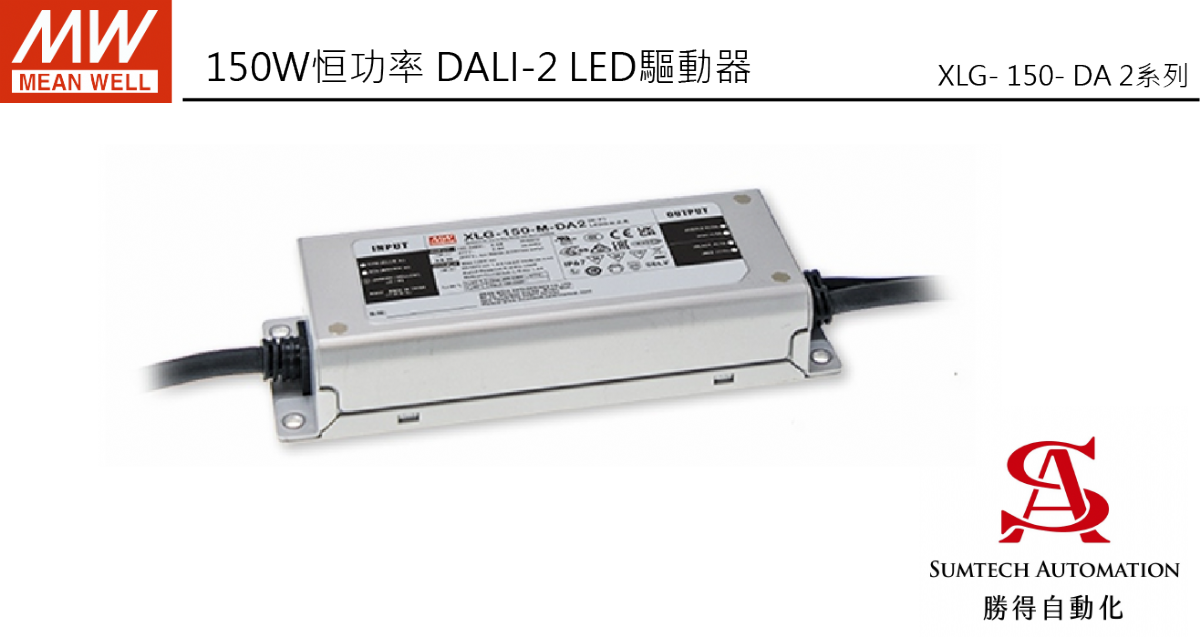

XLG- 150 - DA 2

型號

XLG-150 -L-

XLG-150 -M-

XLG-150 -H-

輸出

額定電流 (默認)

700mA

1400mA

2800mA

額定功率

150W

150W

150W

恒流範圍    備註2

120~214V

60~107V

27~56V

全功率電流範圍

700~1050mA

1400~2100mA

2680~4170mA

開路電壓(最大)

240V

120V

65V

電流調整範圍

(通過內部電位器)

350~1050mA

700~2100mA

1400~4170mA

電流紋波

4.0%(@滿載)

電流精度

± 5%

輔助直流輸出

12V@250mA  誤差為±10%，紋波200mVp-p(僅DA2-A)

啟動時間

500ms/230VAC,

1200ms/115VAC

輸入

電壓範圍    備註4

100 ~ 305VAC       142 ~ 431VDC

(請參考“靜態特性曲線”)

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.97/115VAC或PF≧0.95/230VAC或PF≧0.92/277VAC滿載時

(請參考“功率因數特性曲線”)

總諧波失真

THD< 10% (@負載≧50% /115VAC, 230VAC； @負載≧75%/277VAC)

(請參考“總諧波失真特性曲線”)

效率(Typ.)        備註14

93%

92.5%

92%

交流電流(Typ.)

1.8A / 115VAC

1.0A / 230VAC        0.8A / 277VAC

浪湧電流(Typ.)

冷開機60A(在50% Ipeak下測試twidth=500μs)/230VAC； Per NEMA 410

16A斷路器可配置同型

于230VAC時, 可配置4台 (B型斷路器) / 6台 (C型斷路器)

號電源供應器之數量

漏電流

<0.75mA / 277VAC

待機功耗

待機功耗<0.5W (調光關斷，僅標準品DA2機型)

保護

短路保護

打嗝模式或恒流限制，負載異常條件移除後可自動恢復

輸入過電壓保護備註7

320~390VAC（當輸入電壓高於保護電壓,將會關斷輸出電壓,輸入異常條件移除後可自動恢復）

能承受440VAC電壓應力長達48小時

過溫度保護

狀態1：減額至75%負載；狀態2：減額至50%負載，異常條件移除後可自動恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考“輸出負載vs溫度”)

最大外殼溫度

Tcase=+90℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH，無冷凝

溫度係數

±0.06%/℃ (0 ~ 60℃)

耐振動

10 ~ 500Hz，5G 12分鐘/週期， X、Y、Z軸各72分鐘

安規

和

電磁

相容

安全規範

UL8750(type”HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL)附錄J

適用于應照明（DC INPUT:176~280Vdc） independent, BS EN/EN62384; GB19510.1,GB19510.14;

EAC TP TC 004;IS 15885(Part2/Sec13)(僅XLG-150I-DA2機型); IP67 認證通過

DALI 規範

符合IEC62386-101, 102, 207,251, 設備類型6(DT6)

耐壓

I/P-O/P:3.75KVAC  I/P-FG:2KVAC  O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P,I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH

電磁相容發射

參數

標準

測試等級及注意

Conducted

BS EN/EN55015(CISPR15),GB/T 17743

-----

Radiated

BS EN/EN55015(CISPR15),GB/T 17743

-----

Harmonic Current

BS EN/EN61000-3-2,GB17625.1

CLASS C @ 負載≧50%

Voltage Flicker

BS EN/EN61000-3-3

-----

電磁相容抗擾度

BS EN/EN61547

參數

標準

測試等級/備註

ESD

BS  EN/EN61000-4-2

Level 3, 8KV air ; Level 2, 4KV contact

Radiated

BS  EN/EN61000-4-3

Level 2

EFT/Burst

BS  EN/EN61000-4-4

Level 3

Surge

BS  EN/EN61000-4-5

4KV/Line-Line 6KV/Line-Earth

Conducted

BS  EN/EN61000-4-6

Level 2

Magnetic Field

BS  EN/EN61000-4-8

Level 4

Voltage Dips and Interruptions

BS  EN/EN61000-4-11

>95% dip 0.5 periods, 30% dip 25 periods,

>95% interruptions 250 periods

其它

MTBF

2316.2K hrs min.

Telcordia SR-332 (Bellcore) ;        213.3Khrs min.

MIL-HDBK-217F (25℃)

尺寸

180 *63*35.5mm (L*W * H)

包裝

0.8Kg;16pcs/13.4Kg/0.67CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 請參考“LED電源模組使用方法”。
3. 精度：包含設定誤差，線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間延長。
6. 根據IEC 62386-101 / 102 DALI電源上電定時和中斷法規，啟動時間需要使用可以支援DALI開機功能的DALI控制器進行測試，否則DA2型的啟動時間的將超過0.5秒。
7. 輸入過電壓僅適用於XLG-150 I 系列，並且I系列無UL/CSA等認證。
8. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
9. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
10. 請參考明緯網站http://www.meanwell.com上的保固聲明。
11. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於50000小時 。
12. 來自美洲地區的產品可能沒有PSE / CCC / BIS / KC徽標。 有關更多資訊，請聯繫您的MEAN WELL銷售人員。
13. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

14. 輔助電源版本在輔源帶滿載3W情況下，整機效率會下降1%。
15. H/M 機型：RCM 是自願申請，非 IC 分類獨立式LED電源裝置，不適用於住宅安裝。 L 機型：RCM采自願性標示, 符合AS/NZS4417.1中所規範的IEC或AS/NZS標準。
16. 這個LED電源只能在市電和LED電源之間加一個開關才能達到燈具最新ErP法規要求。
17. 本系列電源若需符合Type HL應用則需考慮內置使用。
