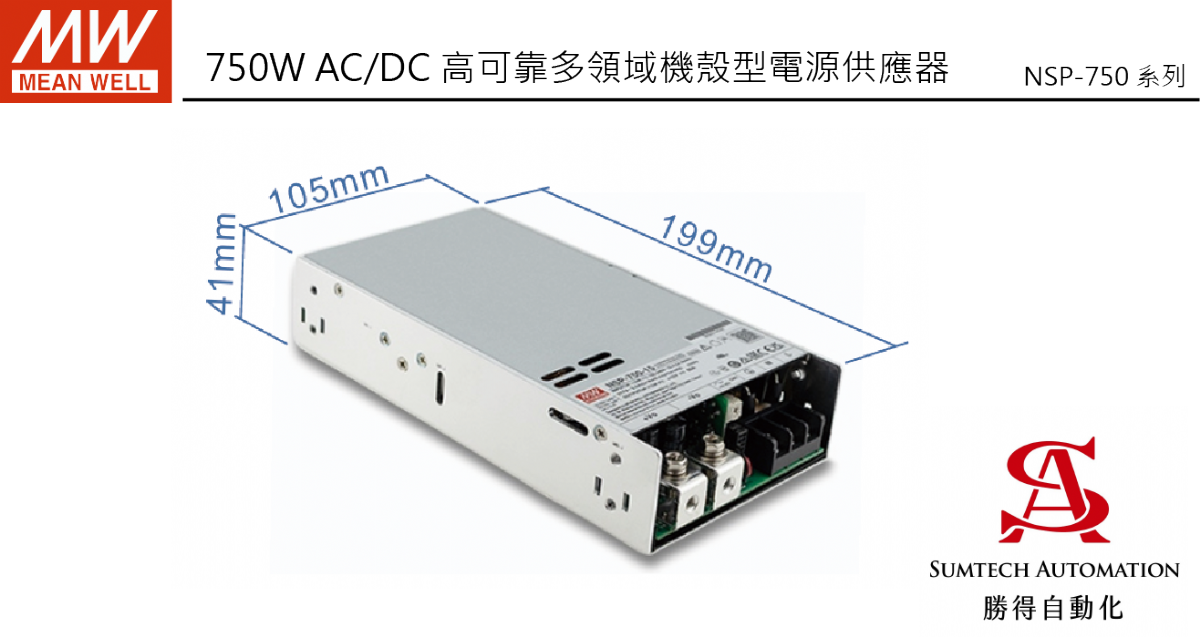

NSP-750

電氣規格

NSP-750-5

NSP-750-12

NSP-750-15

NSP-750-24

NSP-750-27

NSP-750-36

NSP-750-48

NSP-750-60

輸出

直流電壓

5V

12V

15V

24V

27V

36V

48V

60V

額定電流

100A

62.5A

50A

31.3A

27.8A

20.9A

15.7A

12.6A

電流範圍

0 ~ 100A

0 ~ 62.5A

0 ~ 50A

0 ~ 31.3A

0 ~ 27.8A

0 ~ 20.9A

0 ~ 15.7A

0 ~ 12.6A

額定功率

500W

750W

750W

751.2W

750.6W

752.4W

753.6W

756W

峰值

電流(5秒)

N/A

125A

100A

62.5A

55.6A

41.7A

31.3A

25A

功率(5秒)

N/A

1500W

1500W

1500W

1500W

1500W

1500W

1500W

紋波與雜訊(最大)          備註2

200mVp-p

200mVp-p

200mVp-p

240mVp-p

240mVp-p

240mVp-p

240mVp-p

300mVp-p

電壓調整範圍

4.7 ~ 5.5V

10.8 ~ 14V

15 ~ 19V

21 ~ 26V

26 ~ 32V

32 ~ 43V

44 ~ 57V

54 ~ 72V

電壓精度                  備註3

±2.0%

±2.0%

±2.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動、上升時間

1500ms, 80ms/115Vac        1000ms, 80ms/230Vac            900ms, 80ms/277Vac

保持時間(Typ.)

16ms (滿載時)

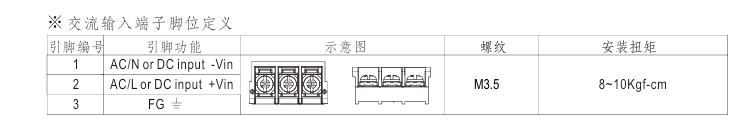

輸入

電壓範圍                  備註4

85 ~ 305Vac  120 ~ 431Vdc

空載功耗(Typ.)

遠程關閉

0.75W/115Vac          0.75W/230Vac              1W/277Vac

遠程開啟

5W/115Vac                   5W/230Vac              5W/277Vac

頻率範圍

47 ~ 63Hz

功率因素(Typ.)

PF>0.98/115Vac  PF>0.93/230Vac   PF>0.9/277Vac (滿載時)

效率(Typ.)

90%

92%

92%

94%

94%

95%

95%

95%

交流電流(Typ.)

8.2A/115Vac        3.9A/230Vac          3.2A/277Vac

浪湧電流(Typ.)

冷開機 20A/115Vac 40A/230Vac 50A/277Vac

漏電流

接地漏電流 <350μA(rms)@277Vac, 接觸電流<100μA(rms) @ 277Vac

保護

短路

5V

恒流限制5秒以上(Vout<30%) , 打嗝模式，負載異常條件移除可自動恢復

12V ~ 60V

恒流限制5秒以上(Vout<30%) , 關斷輸出電壓，重啟後恢復或打嗝模式，負載異常條件移除可自動恢復。取決於用戶的線路阻抗 。

過負載

5V

額定輸出功率的105%~150%持續工作5秒以上之後進入打嗝模式，負載異常條件移除可自動恢復

12V ~ 60V

可在105 ~ 200% 額定功率下持續工作5秒以上，之後進入恒流限制(Vout>30%)，故障排除後自動恢復，或當Vout<30%時關斷輸出電壓，需重啟AC恢復

>200% 額定功率, 恒流限制 (Vout>30%)，故障排除後自動恢復，或當Vout<30%時關斷輸出電壓，重啟後恢復

過電壓

5.8 ~ 7.5V

15 ~ 19V

20 ~ 25V

28 ~ 36V

33~ 42V

44 ~ 54V

58~ 70V

73~ 86V

保護類型：關斷輸出電壓，重啟後恢復

過溫度

關閉輸出電壓，溫度下降後自動恢復

功能

輔助電源

5Vaux @ 0.2A  在主輸出 20% 額定電流時誤差 -15% ~ +15%

12Vaux @ 0.8A 在主輸出 20% 額定電流時誤差 -15% ~ +15%

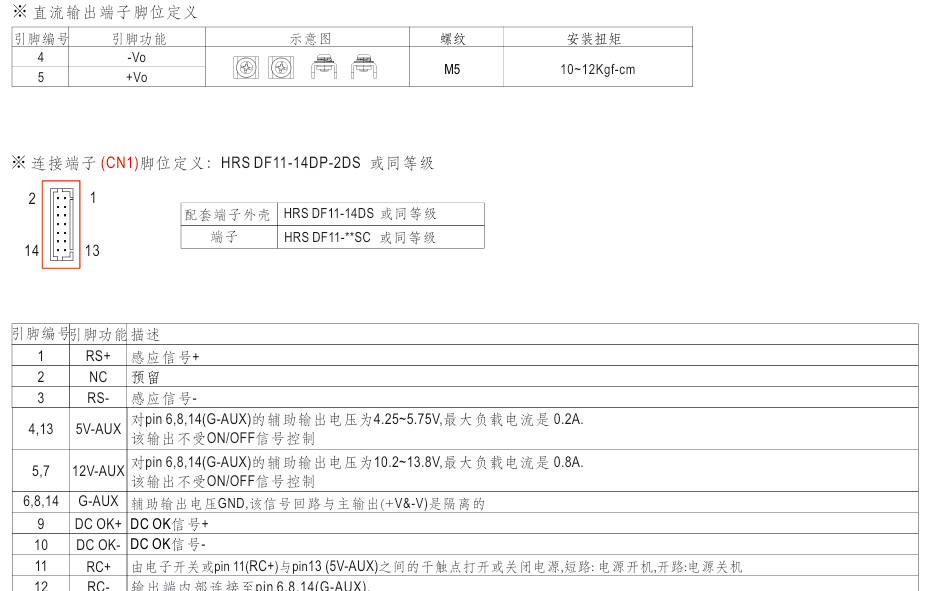

遠程控制

電源開啟:  CN1上RC+(pin11)&5V-AUX(pin13) 之間短路

電源關閉:  CN1上RC+(pin11)&5V-AUX(pin13) 之間開路

遙感功能

補償負載接線上高達 0.3V的電壓降。詳情請參閱功能手冊 。

DC OK 信號

按光電電晶體觸點額定值（最大）15Vdc/10mA 電阻負載。詳情請參閱功能手冊。

風扇控制(Typ.)

風扇控制開關， RTH3≥50℃±10℃ 風扇開;RTH3≤40℃±10℃ 風扇關

45dB

環境

工作溫度

-40 ~ +85℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH 無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH 無冷凝

溫度係數

±0.05%/℃ (0 ~ 60℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/1週期, X, Y, Z 軸各60分鐘

安規和EMC    備註5&6&7

安全規範

CB          IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1; IEC62477-1 DEKRA  BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201,

BS EN/EN60601-1(3.2 Version);BS EN/EN62477-1

UL          UL62368-1, ANSI/AAMI ES60601-1(3.2 Version),UL61010-1/-2-201 CCC        GB4943.1

BSMI      CNS15598-1

EAC        TP TC 004

SEMI F47 approved

KC/BIS  KC62368-1 and BIS IS 13252(Part 1) certified, no stock by request, contact sales for inquires

隔離等級

備註8

Primary-Secondary: 2xMOPP, Primary-Earth: 1xMOPP, Secondary-Earth: 1xMOPP

過壓類別

備註9

IEC/EN 61558-1/-2-16              (OVC Ⅲ, altitude up to 2000M) IEC/EN/UL 62368-1         (OVC Ⅱ, altitude up to 5000M)

IEC/EN 60335-1                       (OVC Ⅱ, altitude up to 5000M) IEC/EN/ANSI/AAMI ES60601-1 (OVC Ⅱ, altitude up to 4000M) IEC/EN/UL 61010-1/-2-201  (OVC Ⅱ, altitude up to 5000M) IEC/EN 62477-1      (OVC Ⅱ, altitude up to 5000M)

安全超低電壓(SELV)

IEC/EN 61558-2-16 (SELV, 5 ~ 36V)

IEC/EN 60335-1 (SELV, 5 ~ 36V)

IEC/EN/UL 62368-1 (SELV/ES1, 5 ~ 36V)

耐壓

I/P-O/P:4.2KVac  I/P-FG:2.1KVac  O/P-FG:1.5KVac

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

Parameter

Standard

Test Level / Note

Conducted

BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832

Class B

BS  EN/EN55014-1(CISPR14-1)

BS EN/EN55011(CISPR11)

Class B

Radiated

BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832

Class B

BS  EN/EN55014-1(CISPR14-1)

BS EN/EN55011(CISPR11)

Class B

Harmonic Current

BS EN/EN61000-3-2(IEC61000-3-2),GB 17625.1

Class A

Voltage Flicker

BS  EN/EN61000-3-3(IEC61000-3-3)

-----

電磁相容抗擾度

BS  EN/EN55035(CISPR35),BS  EN/EN61000-6-2(IEC61000-6-2),BS  EN/EN60601-1-2(IEC60601-1-2), BS EN/EN55014-2(CISPR14-2),KS C 9835,SEMI F47 tested at 200Vac

Parameter

Standard

Test Level / Note

ESD

BS  EN/EN61000-4-2

Level 4, 15KV air ; Level 4, 8KV contact

Radiated

BS  EN/EN61000-4-3

Level 3, 10V/m(80MHz~2.7GHz)

Table 9, 9~28V/m(385MHz~5.78GHz)

EFT / Burst

BS  EN/EN61000-4-4

Level 3, 2KV

Surge

BS  EN/EN61000-4-5

Level 4, 2KV/Line-Line 4KV/Line-Earth

Conducted

BS  EN/EN61000-4-6

Level 3, 10V

Magnetic Field

BS  EN/EN61000-4-8

Level 4, 30A/m

Voltage Dips and Interruptions

BS  EN/EN61000-4-11

>95% dip 0.5 periods, 30% dip 25 periods,

>95% interruptions 250 periods

其它

MTBF

1047.1 K hrs min.     Telcordia SR-332 (Bellcore) ;          137.4K hrs min.

MIL-HDBK-217F (25℃)

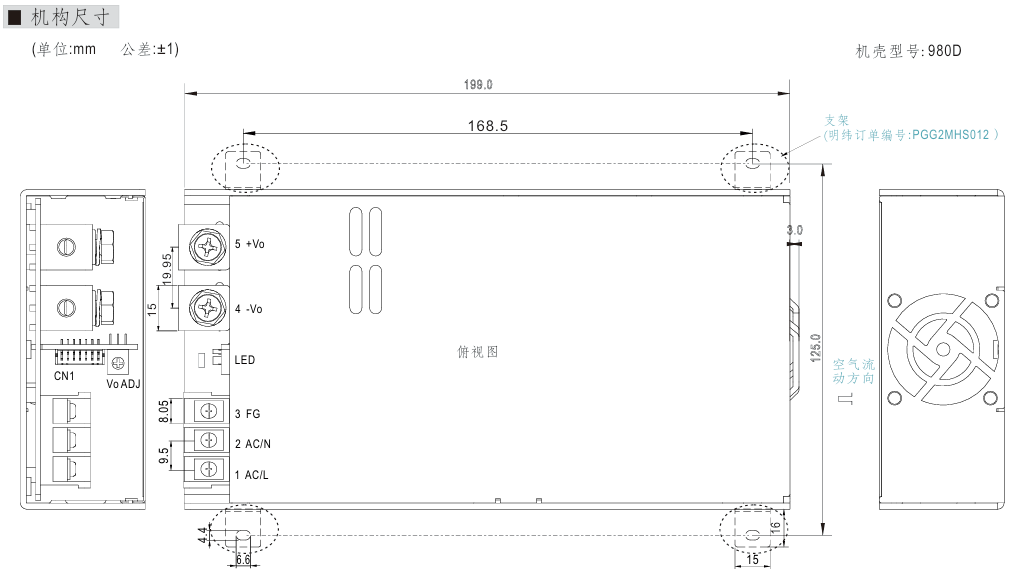

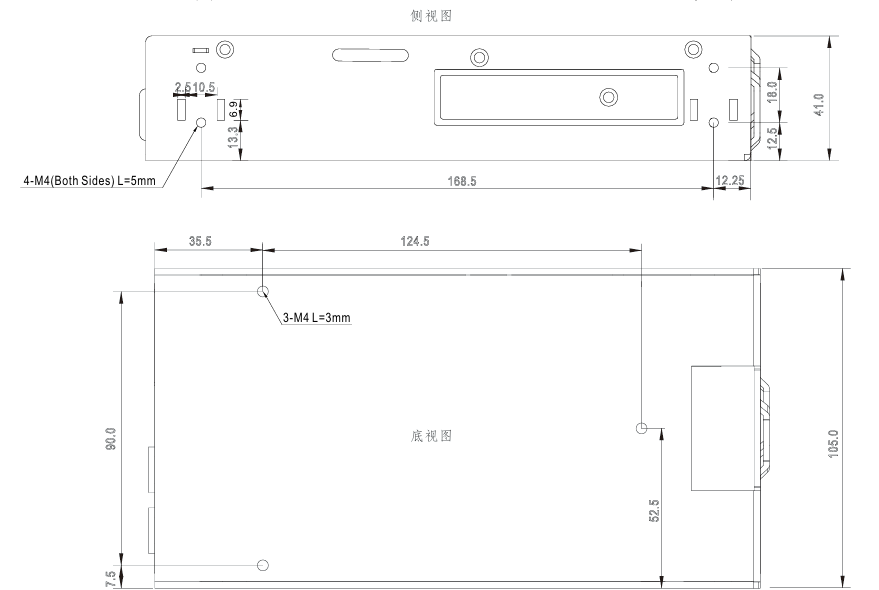

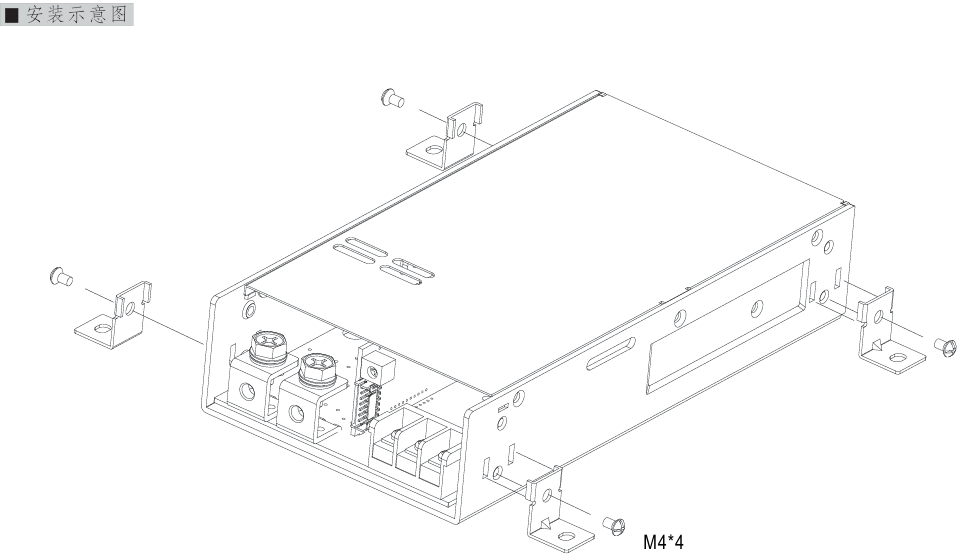

尺寸

199*105*41mm

包裝

1.23Kg;9pcs/12.1Kg/0.63 CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230Vac、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低電壓輸入情況下需減額輸出，具體請參照輸出減額曲線圖。
5. RCM 標誌為自願性使用。該設備符合相關 IEC 或AS/NZS 標準，並依其適用性符合AS/NZS 3820之安全要求。RCM 標誌之使用符合AS/NZS 4417.1規定。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*360mm的金屬板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
7. 部分工廠或特定型號產品可能未加BIS 認證標誌, 詳情請諮詢明緯銷售人員。
8. MOPP僅適用於輸入100-240Vac.
9. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
