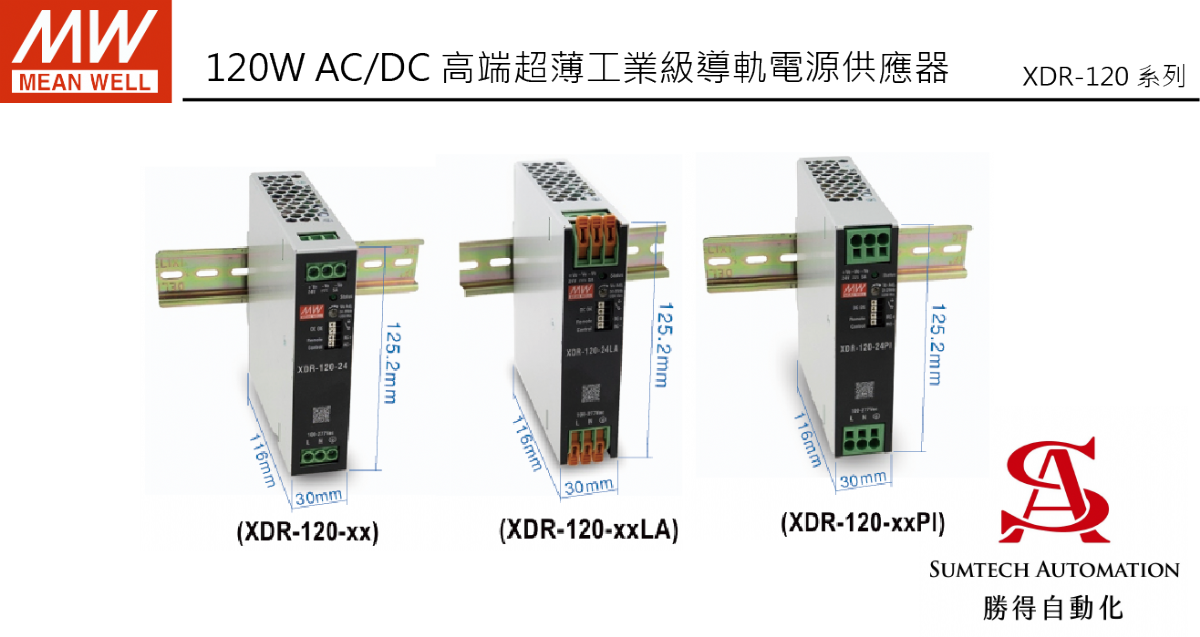

XDR-120

電氣規格

XDR-120-12

XDR-120-24

XDR-120-36

XDR-120-48

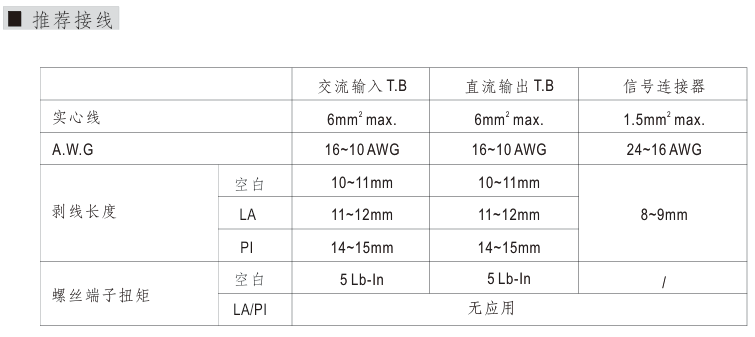

=空白, LA, PI

輸出

輸出電壓

12V

24V

36V

48V

負載電流範圍

0 ~ 10A

0 ~ 5A

0 ~ 3.33A

0 ~ 2.5A

額定功率

120W

120W

119.88W

120W

峰值

電流(5秒)

20A

10A

6.66A

5A

功率(5秒)

240W

240W

239.76W

240W

紋波與雜訊(最大)               備註2

100mVp-p

100mVp-p

120mVp-p

120mVp-p

電壓調整範圍

12 ~ 15V

24 ~ 29V

36 ~ 42V

48 ~ 55V

電壓精度                      備註3

±1.0%

±1.0%

± 1.0%

±1.0%

線性調整率

±0.5%

±0.5%

± 0.5%

±0.5%

負載調整率

±1.0%

±1.0%

± 1.0%

±1.0%

啟動、上升時間

1500ms, 60ms/230Vac        3000ms, 60ms/115Vac (滿載時)

保持時間(Typ.)

20ms/230Vac        20ms/115Vac (滿載時)

輸入

交流電壓範圍

85 ~305Vac

直流電壓範圍

80 ~ 431Vdc (減額50%負載 @80Vdc)

空載功耗(Typ.)

遠程供電 OFF

0.9W@115Vac & 230Vac

1W@115Vac & 230Vac

遠程供電 ON

2W@115Vac & 230Vac

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.98/115Vac      PF>0.95/230Vac      PF>0.9/277Vac  (滿載時)

效率(Typ.)

93.5%

94%

94%

94%

交流電流(Typ.)

2.3A/115Vac      1.2A/230Vac

浪湧電流(Typ.)

冷開機             6A/115Vac    10A/230Vac     15A/277Vac

漏電流

<1mA / 240Vac        < 1.5mA / 277Vac

保護

過負載

額定輸出功率的 105%~200% 下持續運行 5 秒以上，隨後額定輸出電壓Vo 在 30%~100% 時，進入額定恒流不關機狀態；當額定輸出電壓 Vo < 30% 時，進入打嗝模式

過電壓

16 ~ 19V

30 ~ 34V

43 ~ 50V

57 ~ 65V

保護類型：關閉輸出電壓，重啟後自動恢復

過溫度

保護類型：關閉輸出電壓，溫度下降後自動恢復

功能

DC OK 繼電器觸點

繼電器觸點額定值 (最大)：30Vdc/1A，30Vac/0.5A 電阻負載

遠程控制

電源開啟: RC + ~ RC- 維持<0.8Vdc或開路

電源關閉: RC + ~ RC- 借助外部電壓維持 3.3~5Vdc

瞬態峰值電流能力

12V: 600% 額定電流 4ms;      24V/36V/48V: 600% 額定電流 10ms

環境

工作溫度

-40 ~ +85℃ (請參考"減額曲線")

工作濕度

20 ~ 95% RH 無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH 無冷凝

溫度係數

負載輸出±0.03%/℃ (0 ~ 60℃)

耐振動

零件:10 ~ 500Hz, 2G 10 分鐘/週期, X, Y, Z 軸各60分鐘; 安裝: 符合IEC60068-2-6

安規和電磁相容    備註4&5&6

安全規範

CB           IEC62368-1,  IEC61558-1/-2-16,  IEC61010-1/-2-201

TUV         BS EN/EN62368-1,BS EN/EN61558-1/-2-16,BS EN/EN61010-1/-2-201

UL           UL121201/CSA C22.2 NO.213.17 Class I,DIV2 Group A,B,C,D Hazardous Locations T4;UL61010-1/-2-201

CCC         GB4943.1

BSMI        CNS15598-1

EAC         TPTC004

Marine DNV

SEMI F47 approved

KC/BIS      KC62368-1 and BIS IS 13252 (Part 1) certified, no stock by request ,contact sales for inquires

過壓類別    備註7

IEC/EN 61558-1/-2-16          (OVC Ⅲ, altitude up to 2000m ) IEC/EN/UL 61010-1/-2-201 (OVC Ⅱ, altitude up to 5000m ) IEC/EN 62368-1    (OVC Ⅱ, altitude up to 5000m )

安全超低電壓(SELV)

IEC/EN 61558-2-16     (SELV) IEC/EN 62368-1         (SELV / ES1 )

耐壓

I/P-O/P: 4KVac I/P-FG: 2KVac  O/P-FG: 1.5KVac    O/P-DC OK: 0.5KVac

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/ 70%RH

電磁相容發射

Parameter

Standard

Test Level / Note

Conducted

BS EN/EN55032 (CISPR32) /

BS EN/EN61204-3 / CNS15936 / KS C 9832

Class B

Radiated

BS EN/EN55032 (CISPR32) /

BS EN/EN61204-3 / CNS15936 / KS C 9832

Class B

Harmonic Current

BS EN/EN61000-3-2

Class A

Voltage Flicker

BS EN/EN61000-3-3

-----

電磁相容抗擾度

BS EN/EN55035 , BS EN/EN61204-3, BS EN/EN61000-6-2(BS EN/EN50082-2) ,KS C 9835,SEMI F47 tested at 200Vac

Parameter

Standard

Test Level / Note

ESD

BS EN/EN61000-4-2

Level 4, 15KV air ; Level 4, 8KV contact; criteria A

Radiated

BS EN/EN61000-4-3

Level 3, 10V/m ; criteria A

EFT / Burst

BS EN/EN61000-4-4

Level 4, 4KV ; criteria A

Surge

BS EN/EN61000-4-5

Level 4, 2KV/Line-Line ;Level 4, 4KV/Line-Line-Chassis ;criteria A

Conducted

BS EN/EN61000-4-6

Level 3, 10V ; criteria A

Magnetic Field

BS EN/EN61000-4-8

Level 4, 30A/m ; criteria A

其它

MTBF

1550.7K hrs min.     Telcordia SR-332 (Bellcore);  246.3K hrs min.

MIL-HDBK-217F (25℃)

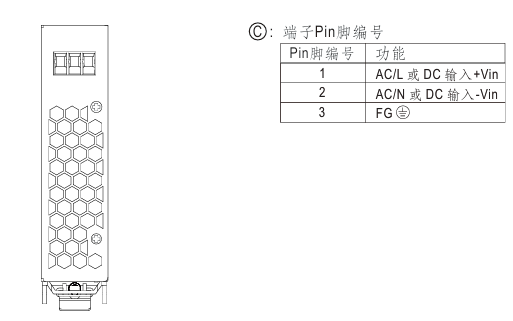

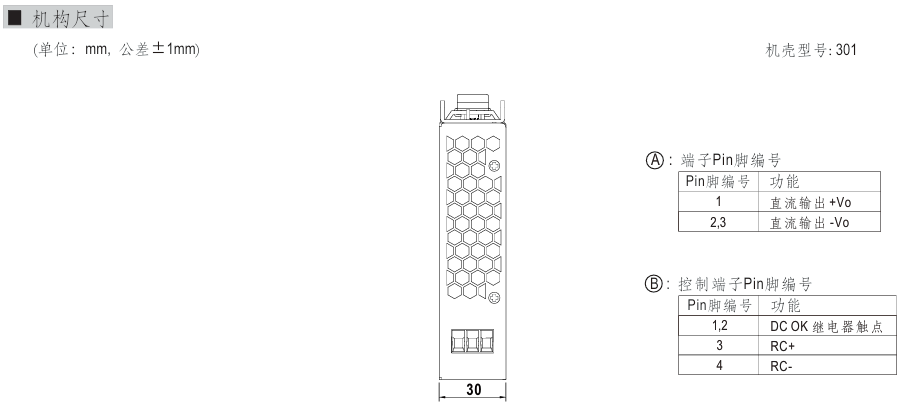

尺寸

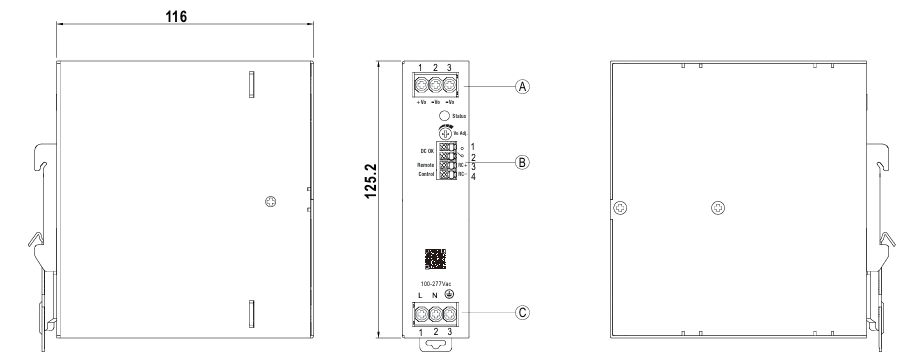

30*125.2*116mm (W*H*D)

包裝

0.595Kg; 20pcs/ 12.9Kg / 1. 27CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。   (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. RCM 標誌為自願性使用。該設備符合相關 IEC 或AS/NZS 標準，並依其適用性符合AS/NZS 3820之安全要求。RCM 標誌之使用符合AS/NZS 4417.1規定。
6. 部分工廠或特定型號產品可能未加BIS 認證標誌, 詳情請諮詢明緯銷售人員。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。

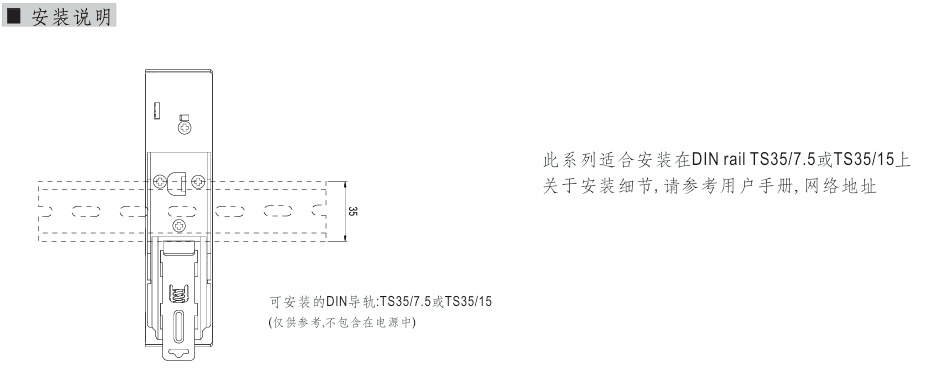

8. 安裝間隙：滿功率永久負載時建議頂部留出40mm，底部留出20mm，左右兩側留出5mm。如果相鄰設備是熱源，建議留出15mm的間隙。
