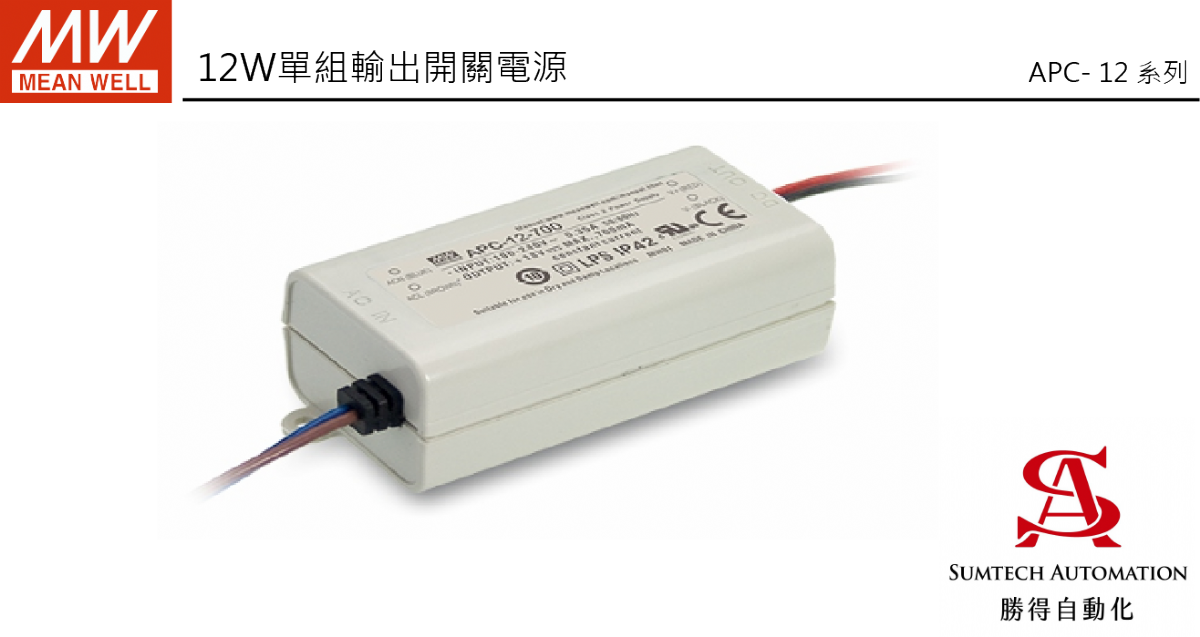

APC- 12

型號

APC-12-350

APC-12-700

輸出

額定電流

350mA

700mA

直流電壓範圍

9~36V

9~18V

額定功率

12.6W

12.6W

電壓精度備註2

±5.0%

電流精度

±8.0%

啟動、上升時間

3000ms, 180ms / 230VAC        3000ms, 150ms / 115VAC(滿載時)

保持時間(Typ.)

20ms/230VAC,15ms/115VAC(滿載時)

輸入

電壓範圍    備註3

90 ~ 264VAC或127 ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

82%

80%

交流電流

0.2A/230VAC;0.35A/115VAC

浪湧電流(Typ.)

冷開機70A(在50% Ipeak下測試twidth=150μs)/230VAC

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置17台 (B型斷路器) / 29台 (C型斷路器)

漏電流

0.25mA / 240VAC

保護

過電壓

39.6~ 46.8V

20.7~ 24.3V

保護類型 : 關斷輸出電壓,二極體鉗位元

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.2%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和電磁相容

安全規範 備註6

符合UL8750,CSA C22.2 No.250.0-08,BIS IS15885, EAC TP TC 004,BS EN/EN 62368-1

耐壓

I/P-O/P:3.75KVAC

絕緣阻抗

I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH

電磁相容發射

符合BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11; 輕工業標準(浪湧2KV),EAC TP TC 020

其它

MTBF

6418.1K hrs min.     Telcordia SR-332 (Bellcore) ;      1097.4K hrs min.     MIL-HDBK-217F (25℃)

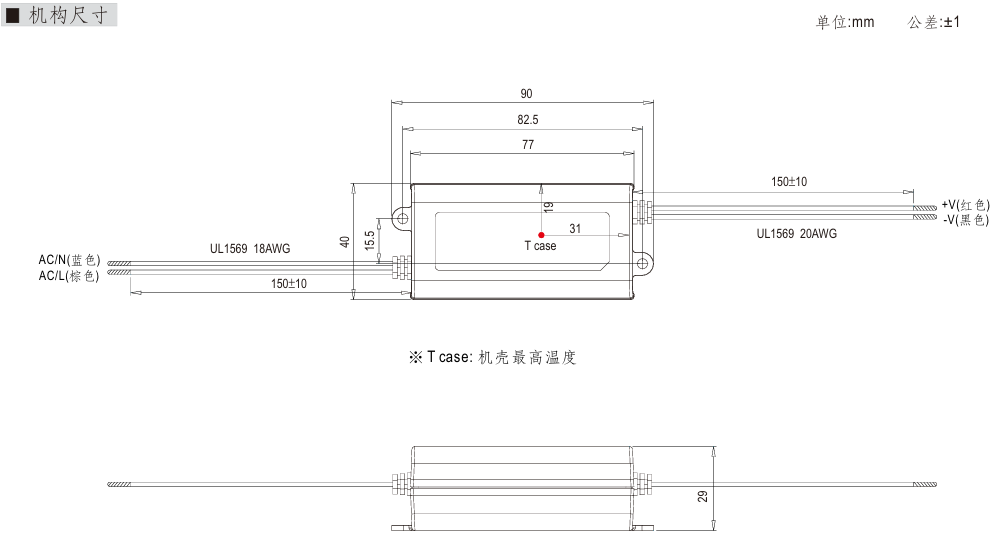

尺寸

77*40*29(L*W*H)

包裝

0.08Kg; 120pcs/11.8Kg/1.06CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 精度：包含設定誤差。
3. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。輸入為直流時，+極接L線，-極接N線。
4. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
5. 本產品不適用於EU和中國的LED照明應用。（建議在EU和中國使用LPF/NPF/XLG/XLC/XLN系列）。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
7. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。
