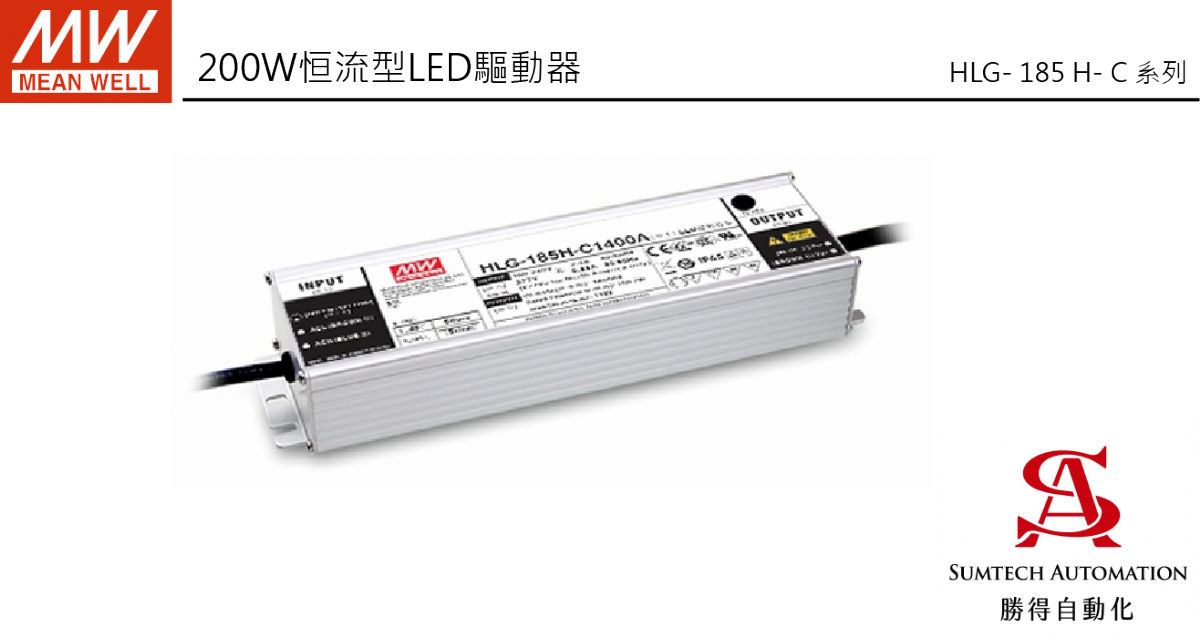

HLG- 185 H- C

型號

HLG-185H-C500

HLG-185H-C700

HLG-185H-C1050

HLG-185H-C1400

輸出

額定電流

500mA

700mA

1050mA

1400mA

額定功率

200W

200.2W

199.5W

200.2W

恒電流範圍 備註2

200V ~ 400V

143V ~ 286V

95V ~ 190V

71V ~ 143V

電流調整範圍

通過內部電位器(僅A/AB型)

250 ~ 500mA

350 ~ 700mA

525 ~ 1050mA

700 ~ 1400mA

紋波電流

最大5.0%@額定電流

電流精度

±5%

啟動,時間 備註4

1000ms/115VAC

500ms/230VAC

輸入

電壓範圍 備註3

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC,  PF≧0.96/230VAC,  PF≧0.93/277VAC@滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧50% /115VAC, 230VAC; @負載≧75%/277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)

94%

94%

94%

94%

交流電流(Typ.)

2A / 115VAC

1A / 230VAC

0.85A / 277VAC

浪湧電流(Typ.)

冷開機55A(在50% Ipeak下測試twidth=900μs)/230VAC; Per NEMA 410

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置2台 (B型斷路器) / 3台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

短路

恒流限制，負載異常條件移除後可自動恢復

過電壓

450 ~ 470V

320 ~ 340V

210 ~ 225V

160 ~ 170V

關斷輸出電壓，自動恢復或重啟恢復

過溫度       備註7

關斷輸出電壓，溫度下降後可自動恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考"輸出負載vs溫度")

最大外殼溫度

Tcase=+90℃

工作濕度

10 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和

電磁相容

安全規範

UL8750, CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384 independent,GB19510.1,GB19510.14;IP65或IP67, J61347-1, J61347-2-13, EAC TP TC 004認證通過

耐壓

I/P-O/P:3.75KVAC    I/P-FG:2.0KVAC     O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@負載≧50%); BS EN/EN61000-3-3, GB/T 17743,GB17625.1,EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 重工業標準(浪湧抗擾度:線對地:4KV,

線對線:2KV),EAC TP TC 020

其它

MTBF

2458.6K hrs min.     Telcordia SR-332 (Bellcore) ;  191.9K hrs min.   MIL-HDBK-217F (25℃)

尺寸

228*68*38.8mm (L*W*H)

包裝

1.15Kg; 12pcs/14.8Kg/0.8CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定電流、25℃環境溫度下進行量測。
2. 請參照“LED模組驅動方式 ”。
3. 低輸入電壓情況下需減額輸出，具體請參照"靜態特性曲線"圖。
4. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
5. 驅動器被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
6. 這個LED驅動器只能在市電和LED驅動器之間加一個開關才能達到燈具最新ErP法規要求。
7. 輕負載/空載條件下觸發過溫度保護，需重啟AC恢復。
8. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於62000小時 。
9. 請參考明緯網站http://www.meanwell.com上的保固聲明。
10. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
11. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
