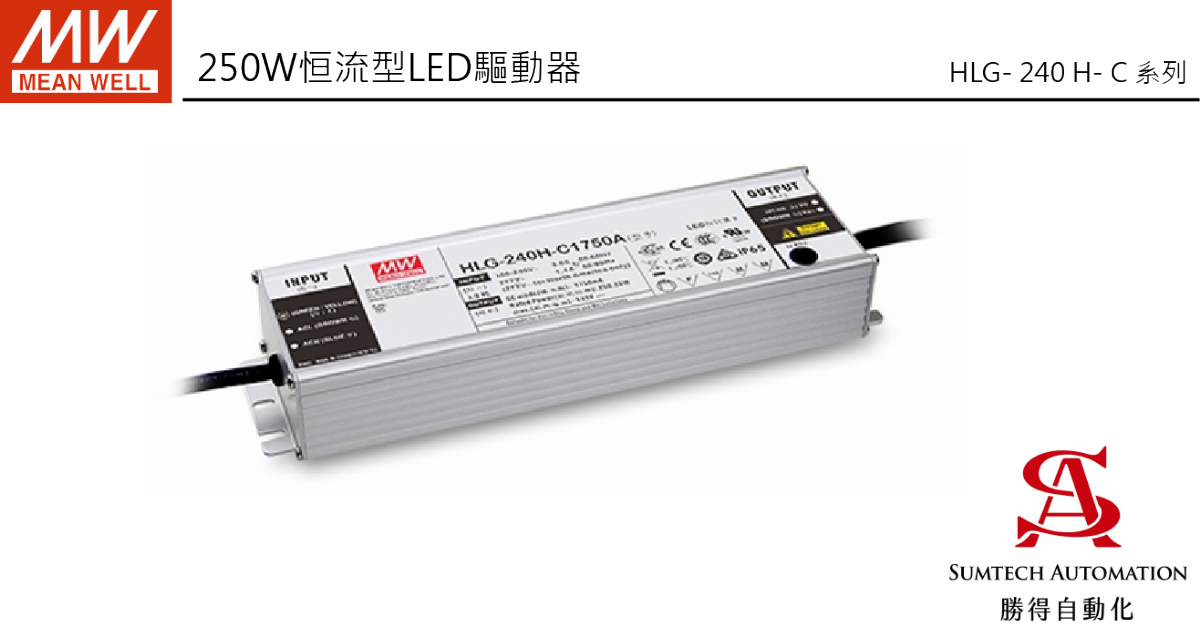

HLG- 240 H- C

型號

HLG-240H-C700

HLG-240H-C1050

HLG-240H-C1400

HLG-240H-C1750

HLG-240H-C2100

輸出

額定電流

700mA

1050mA

1400mA

1750mA

2100mA

額定功率

249.9W

249.9W

250.6W

250.25W

249.9W

恒電流範圍 備註2

178 ~ 357V

119 ~ 238V

89 ~ 179V

71 ~ 143V

59 ~ 119V

開路電壓 (最大)

360V

241V

182V

146V

122V

電流調整範圍

通過內部電位器(僅A/AB型)

350 ~ 700mA

525 ~ 1050mA

700 ~ 1400mA

875 ~ 1750mA

1050 ~ 2100mA

紋波電流

最大5.0%@額定電流

電流精度

±5%

啟動,時間 備註4

1000ms/115VAC,  或500ms,/230VAC

輸入

電壓範圍 備註3

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC或PF≧0.95/230VAC或PF≧0.92/277VAC滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧50% /115VAC, 230VAC; @負載≧75%/277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)

93.5%

93.5%

94%

94%

93.5%

交流電流(Typ.)

2.5A / 115VAC

1.3A / 230VAC

1.1A / 277VAC

浪湧電流(Typ.)

冷開機75A(在50% Ipeak下測試twidth=700μs)/230VAC; Per NEMA 410

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置2台 (B型斷路器) / 3台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

短路

恒流限制模式，負載異常條件移除後可自動恢復

過電壓

375 ~ 410V

250 ~ 275V

188 ~ 206V

150 ~ 165V

125 ~ 137V

關斷輸出電壓，重啟恢復

過溫度

關斷輸出電壓，溫度下降後可自動恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考"輸出負載vs溫度")

最大外殼溫度

Tcase=+90℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和 電磁相容

安全規範

UL8750(type”HL”), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384 independent;GB19510.1,GB19510.14;IP65或IP67,EAC TP TC 004 認證通過

耐壓

I/P-O/P:3.75KVAC

I/P-FG:2.0KVAC

O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@負載≧50%) ; BS EN/EN61000-3-3, GB/T 17743,GB17625.1,EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 輕工業標準(浪湧抗擾度:線對地:4KV,線對線:2KV),EAC TP TC 020

其它

MTBF

2513.7K hrs min.     Telcordia SR-332 (Bellcore) ;  228.5K hrs min.   MIL-HDBK-217F (25℃)

尺寸

244.2*68*38.8mm (L*W*H)

包裝

1.3Kg; 12pcs/16.6Kg/0.84CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定電流、25℃環境溫度下進行量測。
2. 請參照“LED模組驅動方式 ”。
3. 低輸入電壓情況下需減額輸出，具體請參照"靜態特性曲線"圖。
4. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
5. 驅動器被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
6. 這個LED驅動器只能在市電和LED驅動器之間加一個開關才能達到燈具最新ErP法規要求。
7. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於62000小時 。
8. 請參考明緯網站http://www.meanwell.com上的保固聲明。
9. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
10. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

11. A/AB type若需符合Type HL應用則需考慮內置使用。
