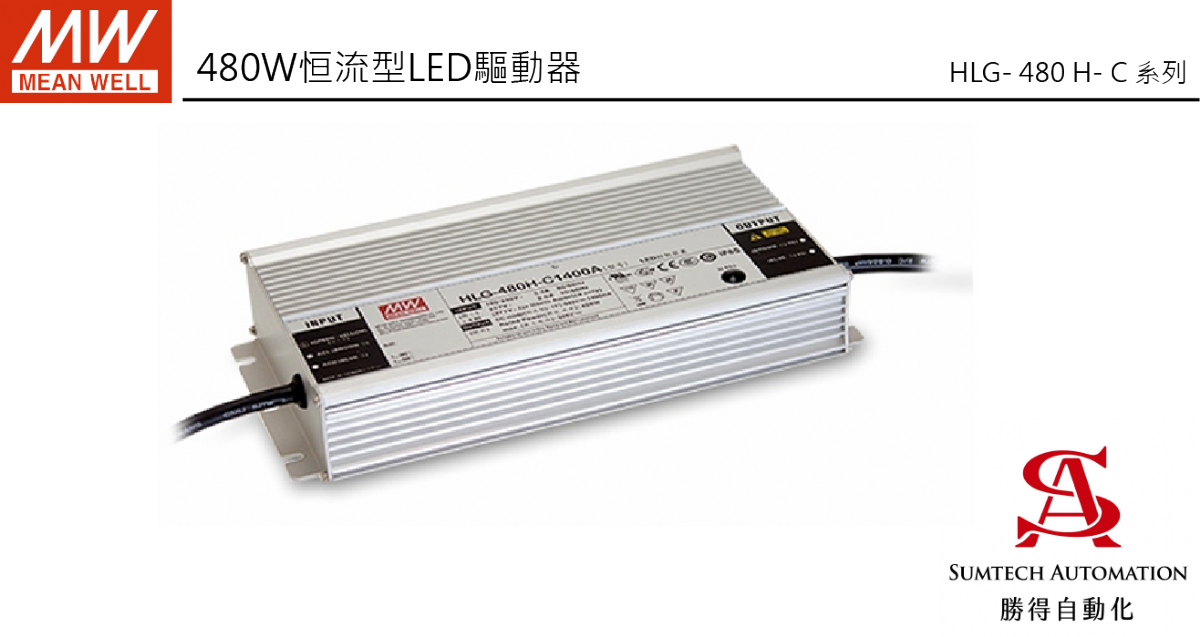

HLG- 480 H- C

型號

HLG-480H-C1400

HLG-480H-C1750

HLG-480H-C2100

HLG-480H-C2800

HLG-480H-C3500

輸出

額定電流

1400mA

1750mA

2100mA

2800mA

3500mA

額定功率

480W

480W

481W

479W

480W

恒電流範圍 備註2

171 ~ 343V

137 ~ 274V

114 ~ 229V

85 ~ 171V

68 ~ 137V

開路電壓 (最大)

420V

340V

280V

210V

170V

電流調整範圍

通過內部電位器(僅A/AB型)

700 ~ 1400mA

875 ~ 1750mA

1050 ~ 2100mA

1400 ~ 2800mA

1750 ~ 3500mA

紋波電流

最大5.0%@額定電流

電流精度

±5%

啟動,時間 備註4

500ms/115VAC/230VAC

輸入

電壓範圍 備註3

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC,  PF≧0.97/230VAC,  PF≧0.95/277VAC@滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧40% /115VAC, 230VAC,277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)

95%

95%

95%

95%

95%

交流電流(Typ.)

5A / 115VAC        2.45A / 230VAC         2A / 277VAC

浪湧電流(Typ.)

冷開機35A(在50% Ipeak下測試twidth=1800μs)/230VAC; Per NEMA 410

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置2台 (B型斷路器) / 3台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

短路

恒流限制模式，負載異常條件移除後可自動恢復

過電壓

432 ~ 473V

345 ~ 382V

289 ~ 322V

215 ~ 246V

173 ~ 197V

關斷輸出電壓，重啟恢復

過溫度

關斷輸出電壓，重啟恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考"輸出負載vs溫度")

最大外殼溫度

Tcase=+90℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH,無冷凝

溫度係數

±0.02%/℃ (0 ~ 60℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和 電磁相容

安全規範

UL8750(type”HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB19510.14,GB19510.1; IP65或IP67, EAC TP TC 004, AS/NZS IEC 61347.2.13:2013,AS/NZS 61347.1:2016認證通過

耐壓

I/P-O/P:3.75KVAC     I/P-FG:2KVAC    O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@負載≧50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 輕工業標準(浪湧抗擾度:線對地:4KV, 線對線:2KV), EAC TP TC 020

其它

MTBF

1350.9K hrs min.     Telcordia SR-332(Bellcore) ; 110.5K hrs min.      MIL-HDBK-217F (25℃)

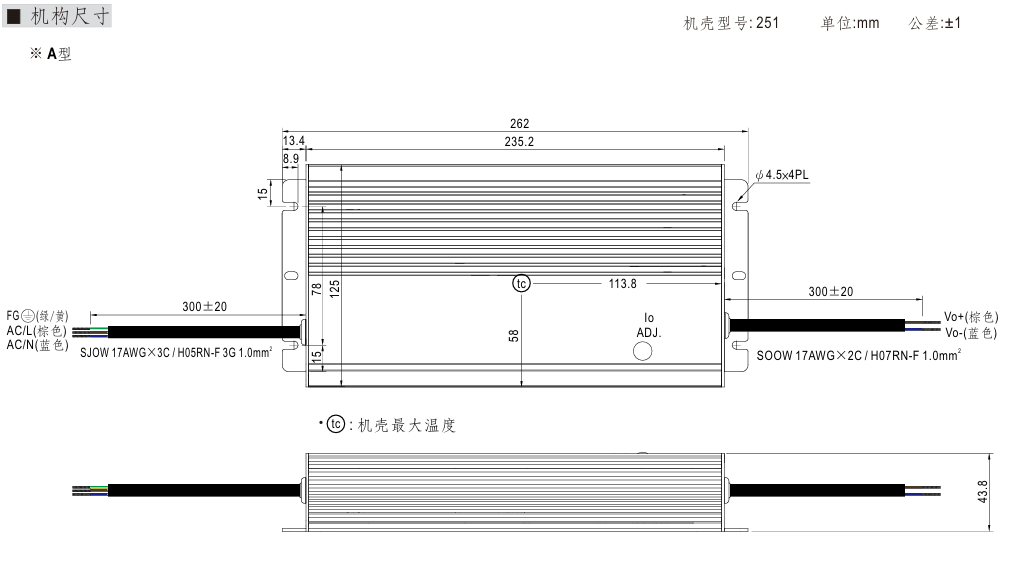

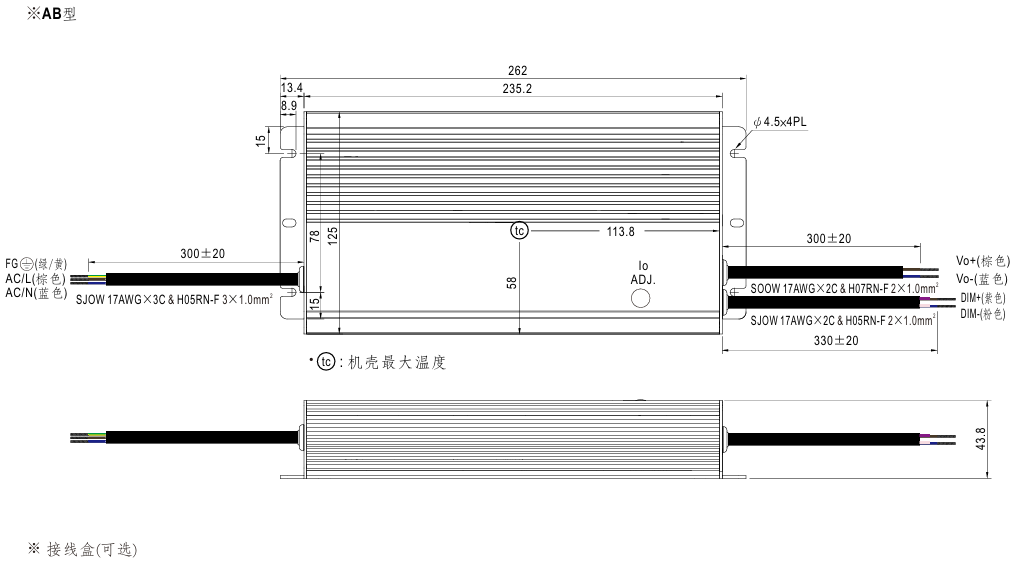

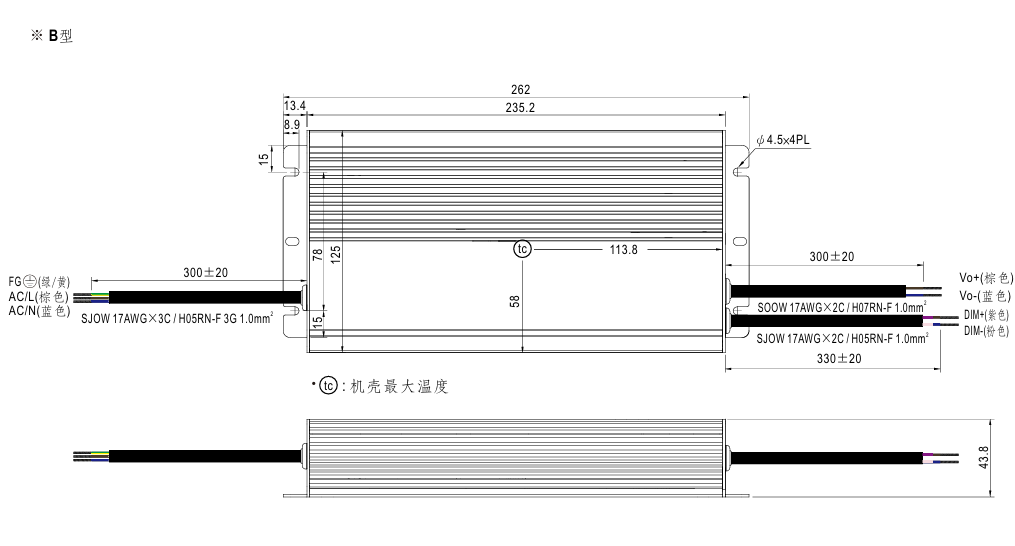

尺寸

262*125*43.8mm (L*W*H)

包裝

2.8Kg; 4pcs/12.2Kg/0.58CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定電流、25℃環境溫度下進行量測。
2. 請參照“LED模組驅動方式 ”。
3. 低輸入電壓情況下需減額輸出，具體請參照"靜態特性曲線"圖。
4. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
5. 驅動器被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
6. 這個LED驅動器只能在市電和LED驅動器之間加一個開關才能達到燈具最新ErP法規要求。
7. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於62000小時 。
8. 請參考明緯網站http://www.meanwell.com上的保固聲明。
9. 當操作海拔高於2000米(6500ft)時，無風扇機型操作環溫需調降3.5℃/1000米，有風扇機型操作環溫需調降5℃/1000米。
10. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

11. A/AB type若需符合Type HL應用則需考慮內置使用。
